はじめに

ESP32やArduinoで電子工作をしていると、「ピンが足りない！」という状況に直面することがあります。LEDを大量に制御したい、スイッチ入力が多い、センサーを複数接続したい…そんな時に活躍するのがI/Oエキスパンダーです。

本記事では、I2C通信で簡単に16ピンを追加できるMCP23017の使い方を回路図付き実装例とともに詳しく解説します。最新のAdafruit_MCP23X17ライブラリのサンプルコードも掲載しているので、すぐに動作確認できます。

この記事で学べること

• MCP23017の使い方・基本仕様とピンアサイン
• I2Cアドレス設定と複数デバイス接続（最大8個、128ピン）
• MCP23017の回路図付き実装例（LED出力＋スイッチ入力）
• 最新Adafruit_MCP23X17ライブラリの使い方とサンプルコード
• 入出力制御のプログラミング手法とトラブルシューティング

MCP23017とは？GPIO拡張の主な用途と基礎知識

I/Oエキスパンダーが必要な理由

マイコンを使った電子工作では、以下のような場面でピン不足に悩まされます：

• LED制御: マトリクスLEDや7セグメントLEDで多数のピンが必要
• スイッチ入力: ボタンやセンサーの入力点数が多い
• 複合プロジェクト: ディスプレイ + センサー + モーターなど複数デバイス制御

I/Oエキスパンダーを使えば、この問題を簡単に解決できます：

このように用途に応じて使い分けることで、効率的なシステム設計が可能になります。

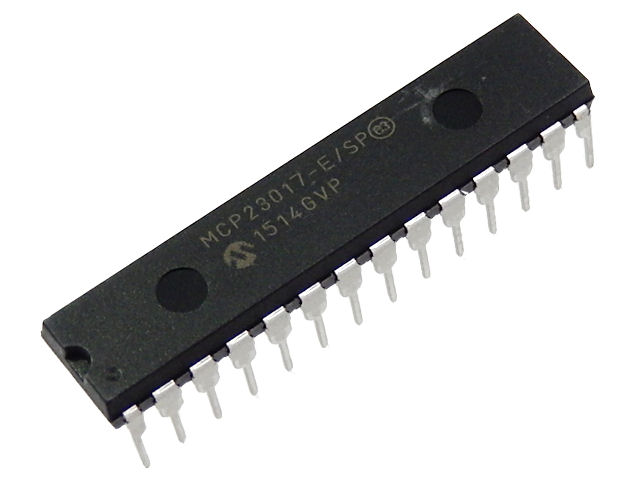

MCP23017の特徴

秋月電子で購入

Amazon でも入手できます。

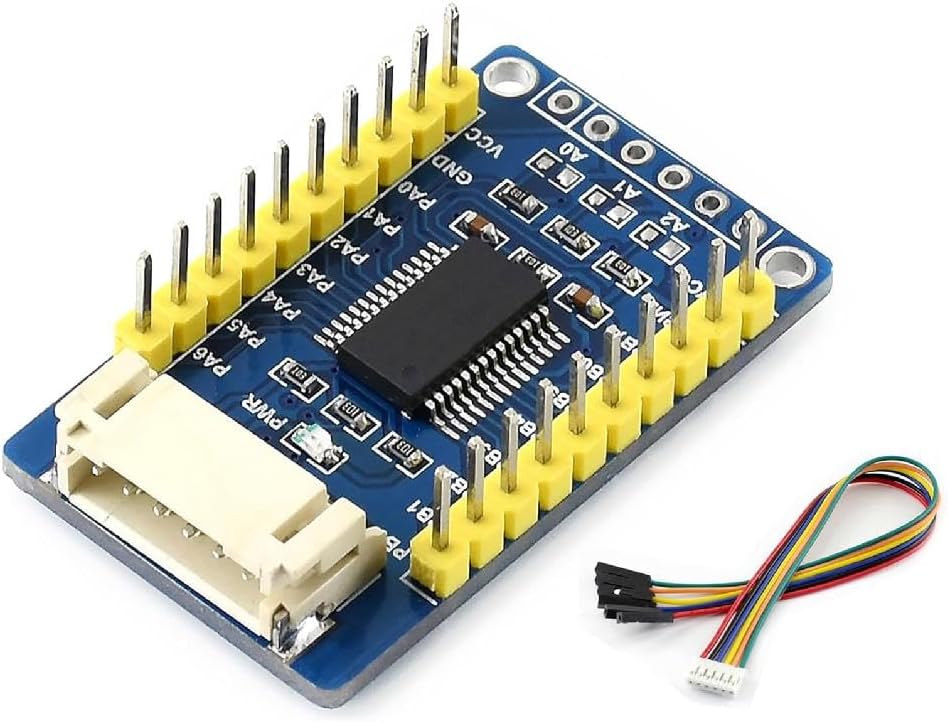

▶ MCP23017 I2C 拡張ボード（Amazon）

※本記事にはアフィリエイトリンク（Amazon アソシエイト）が含まれます。

MCP23017は、Microchip Technology社製の16ビットI/O GPIOエキスパンダーです。I2C通信を使って簡単に制御できるため、ESP32やArduinoとの相性が抜群です。

MCP23017の仕様と回路設計

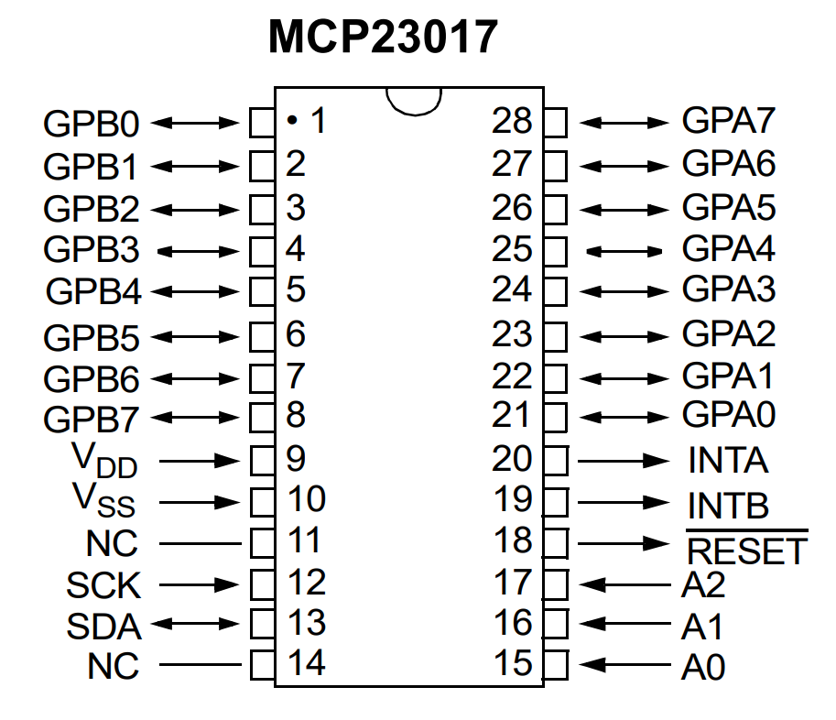

データシートから読み解く基本仕様

MCP23017データシート（Microchip公式）

主要仕様

I2Cアドレス設定の仕組み

MCP23017は3本のアドレスピン（A0, A1, A2）の組み合わせで、最大8個のデバイスを1つのI2Cバスに接続できます。

アドレス設定表

重要: A0～A2ピンは0（GND）または1（VDD）に接続します。フローティング（未接続）は避けましょう。

驚異の拡張性：最大128ピン

• 1個のMCP23017 → 16ピン
• 8個接続 → 128ピン

これだけあれば、ほとんどのプロジェクトでピン不足に悩むことはありません。

MCP23017のその他の機能

• 内部プルアップ抵抗: 100kΩのプルアップを各ピンに設定可能
• 割り込み機能: ピンの状態変化を検出してマイコンに通知
• ポート単位の制御: 8ビットまとめて読み書き可能

実装回路例：スイッチ入力とLED出力（MCP23017の主な用途）

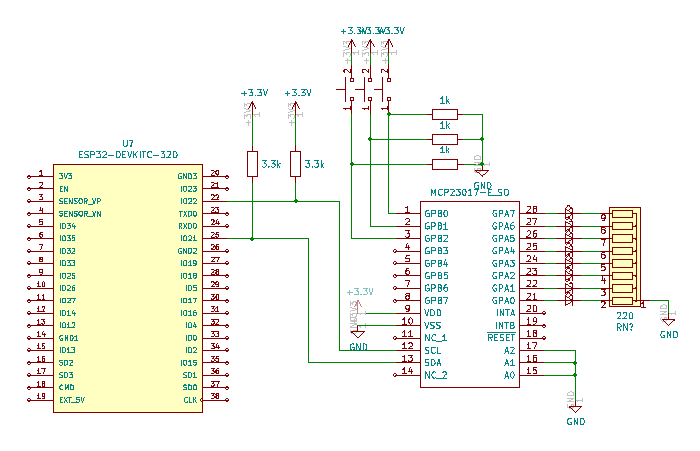

回路の構成

今回は、MCP23017の機能を検証するために以下の構成で回路を作成しました：

• 入力: スイッチ 3個（GPB0～GPB2）
• 出力: LED 8個（GPA0～GPA7）
• アドレス設定: A0, A1, A2すべてGND（アドレス0x20）

回路のポイント

1. アドレス設定ピン: A0, A1, A2にプルダウン抵抗を接続してGNDに固定
2. スイッチ入力: プルダウン抵抗付きで、押すとHIGH入力
3. LED出力: 電流制限抵抗を介してLEDを接続

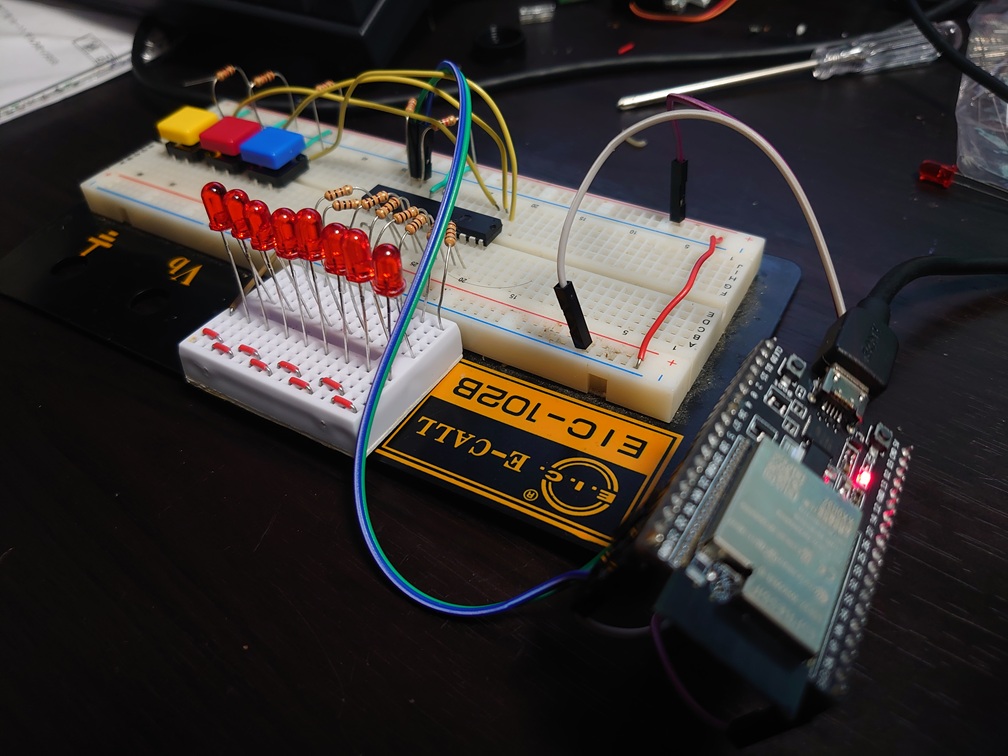

ブレッドボード実装

ESP32との接続

重要: I2Cプルアップ抵抗（4.7kΩ程度）をSDA、SCL両方に接続してください。

Adafruit_MCP23X17ライブラリのセットアップ

ライブラリのインストール

Arduino IDEのライブラリマネージャーから「Adafruit MCP23017」で検索し、Adafruit MCP23XXX libraryをインストールします。

または、以下のコマンドでもインストール可能：

ライブラリマネージャー → "Adafruit MCP23XXX" → インストール

必要な依存ライブラリ

Adafruit_MCP23X17ライブラリは、以下のライブラリも自動的にインストールします：

• Adafruit BusIO
• Wire（標準ライブラリ）

サンプルプログラム：スイッチでLEDパターン切替

完全なコード

#include <Wire.h>
#include <Adafruit_MCP23X17.h>

Adafruit_MCP23X17 mcp;

int sw1, sw2, sw3;

void setup() {
  delay(1000);
  Serial.begin(115200);

  // MCP23017の初期化
  if (!mcp.begin_I2C(0x20)) {  // アドレス0x20で初期化
    Serial.println("MCP23017 not found!");
    while (1);
  }
  Serial.println("MCP23017 initialized");

  // GPA0～GPA7を出力に設定（LED用）
  for (int i = 0; i < 8; i++) {
    mcp.pinMode(i, OUTPUT);
  }

  // GPB0～GPB2を入力に設定（スイッチ用）
  mcp.pinMode(8, INPUT);
  mcp.pinMode(9, INPUT);
  mcp.pinMode(10, INPUT);

  delay(1000);
}

void loop() {
  // スイッチの状態を読み取り
  sw1 = mcp.digitalRead(8);
  sw2 = mcp.digitalRead(9);
  sw3 = mcp.digitalRead(10);

  Serial.print("SW1:"); Serial.print(sw1);
  Serial.print(" SW2:"); Serial.print(sw2);
  Serial.print(" SW3:"); Serial.println(sw3);

  // スイッチの組み合わせでLEDパターンを変更
  if (sw1 == 1 && sw2 == 0 && sw3 == 0) {
    // モード1: 前半4つ点灯
    Serial.println("Mode 1: Front LEDs ON");
    for (int i = 0; i < 4; i++) mcp.digitalWrite(i, HIGH);
    for (int i = 4; i < 8; i++) mcp.digitalWrite(i, LOW);

  } else if (sw1 == 0 && sw2 == 1 && sw3 == 0) {
    // モード2: 後半4つ点灯
    Serial.println("Mode 2: Back LEDs ON");
    for (int i = 0; i < 4; i++) mcp.digitalWrite(i, LOW);
    for (int i = 4; i < 8; i++) mcp.digitalWrite(i, HIGH);

  } else if (sw1 == 0 && sw2 == 0 && sw3 == 1) {
    // モード3: 全点灯
    Serial.println("Mode 3: All LEDs ON");
    for (int i = 0; i < 8; i++) mcp.digitalWrite(i, HIGH);

  } else {
    // モード0: 全消灯
    Serial.println("Mode 0: All LEDs OFF");
    for (int i = 0; i < 8; i++) mcp.digitalWrite(i, LOW);
  }

  delay(100);
}

Adafruit_MCP23X17ライブラリ関数リファレンス

• mcp.begin_I2C(addr)：I2C通信の開始
  MCP23017とのI2C通信を開始します。( )内には、A0〜A2ピンの配線に応じたI2Cアドレス（0x20〜0x27）を指定します。どの値になるかは、上の「アドレス設定表」を参照してください。 例：A0〜A2をすべてGNDに接続した場合（0x20）　mcp.begin_I2C(0x20); 　　A0のみVDDに接続した場合（0x21）　mcp.begin_I2C(0x21); 本記事のサンプルコードはA0〜A2をすべてGNDに落としているため mcp.begin_I2C(0x20) としています。チップから応答がない場合は false を返すので、うまく動かないときはまずこの戻り値を確認してください。

• mcp.pinMode(pin, mode)：ピンのモード設定（0〜7がGPA0〜GPA7, 8〜15がGPB0〜GPB7）
  それぞれのピンの入出力モードを設定します。 pinにはピン番号を設定します。GPA0〜GPA7は0〜7に、GPB0〜GPB7は8〜15にそれぞれ対応しています。 modeにはピン番号に対する入出力モードを設定します。出力なら"OUTPUT"を、入力なら"INPUT"を入力します。ピン番号によって入出力の向きが決まるわけではなく、どのピンもOUTPUT／INPUTを自由に設定できます。 本記事で0〜7を出力、8〜10を入力にしているのは、LEDとスイッチをそのように配線した回路側の都合です。

• mcp.digitalRead(pin)：入力状態の取得（1=HIGH, 0=LOW）
  指定ピン番号の入力状態を確認します。HIGHが入力されていたら1を、LOWが入力されていたら0を返します。

• mcp.digitalWrite(pin, val)：ピンに出力（1=HIGH, 0=LOW）
  指定ピン番号の出力を設定します。val = 0ならLOWを、val = 1ならHIGHを出力します。

実際の動作

実際に動作させると以下の動画のようになります。

スイッチの状態に応じて、LEDの点灯パターンがリアルタイムで変化しています。これでMCP23017の基本的な入出力制御が実現できました。

動作の詳細

• スイッチ1のみON: 前半4個のLED（GPA0～GPA3）が点灯
• スイッチ2のみON: 後半4個のLED（GPA4～GPA7）が点灯
• スイッチ3のみON: 全8個のLEDが点灯
• 全スイッチOFF: 全LEDが消灯

MCP23017の主な用途・応用例（LEDマトリクス・リレー・センサー集約）

MCP23017の16ピン拡張を活用したプロジェクト例を紹介します。

1. 大型LEDマトリクス制御

8×8のLEDマトリクスなら、MCP23017を1個使って行列制御が可能です。さらに複数接続すれば、16×16以上の大型ディスプレイも実現できます。

2. 多ボタン入力システム

最大16個のボタンやスイッチを1つのMCP23017で管理。内部プルアップ機能を使えば、外付け抵抗も不要です。

3. リレー制御ボード

8個のリレーを制御して、家電製品やモーターの ON/OFF を自動化。スマートホームプロジェクトに最適です。

4. センサー集約システム

複数のデジタルセンサー（温湿度、人感、ドア開閉など）の入力をMCP23017に集約し、ESP32のピンを節約します。

トラブルシューティング

MCP23017が認識されない

症状: begin_I2C()がfalseを返す

チェック項目:

1. I2Cプルアップ抵抗: SDA、SCLに4.7kΩのプルアップを接続
2. 電源電圧: VDDに3.3Vまたは5Vが正しく供給されているか確認
3. アドレス設定: A0, A1, A2が正しく接続されているか（フローティングNG）
4. 配線: SDA/SCLが逆接続されていないか確認

I2Cスキャナーで確認:

#include <Wire.h>
void setup() {
  Wire.begin();
  Serial.begin(115200);
  Serial.println("I2C Scanner");
  for (byte address = 1; address < 127; address++) {
    Wire.beginTransmission(address);
    if (Wire.endTransmission() == 0) {
      Serial.print("Device found at 0x");
      Serial.println(address, HEX);
    }
  }
}
void loop() {}

LEDが正しく点灯しない

チェック項目:

1. 電流制限抵抗: 各LEDに330Ωまたは適切な抵抗を接続
2. 電流容量: MCP23017の最大駆動電流は25mA/ピン
3. プログラム: pinMode()で正しくOUTPUTに設定されているか確認

スイッチ入力が不安定

対策:

1. プルアップ/プルダウン: 内部プルアップを有効化 pinMode(pin, INPUT_PULLUP)
2. チャタリング除去: ソフトウェアでデバウンス処理を追加
3. 配線: 入力ピンがフローティングになっていないか確認

他のマイコンでの使い方

MCP23017はI2C通信で動作するため、ESP32以外のマイコンでも同様に使用できます。

そもそも GPIO の本数に余裕があるチップを選んでおく、という手もあります。ESP32 系はモデルによって GPIO 本数が19本から55本まで幅があるので、これから設計するなら ESP32 シリーズの選び方｜S3・C3・C6・H2・P4 の違いと使い分け で本数を確かめてから決めると、拡張ICを足さずに済むことがあります。

最近は GPIO の本数だけでなく、チップ側に載る機能そのものが増えています。Espressif が発表した ESP32-S31 は、RISC-V デュアルコアに Wi-Fi 6 と Ethernet MAC まで統合してきました。拡張ICを足すか、はじめから余裕のあるチップに移るかで迷っているなら、ESP32-S31 発表｜Wi-Fi 6・イーサネット搭載、ESP32-S3と何が違うのか で ESP32-S3 との違いを確認しておくと判断しやすくなります。

Raspberry Pi の場合は Python の smbus2 ライブラリを使って I2C 通信を行います。i2cdetect -y 1 コマンドで 0x20〜0x27 のアドレスが検出されれば接続成功です。基本的なレジスタ操作（IODIR, GPIO レジスタ）はデータシートに準拠しており、マイコンが変わっても原理は同じです。

まとめ

ESP32とMCP23017を使ったI/O拡張の実装方法を解説しました。

本記事のポイント

1. MCP23017は16ピンをI2C通信で追加できる強力なI/Oエキスパンダー
2. 最新Adafruit_MCP23X17ライブラリで簡単に制御可能
3. 最大8個接続で128ピンまで拡張可能
4. 内部プルアップや割り込み機能など、高度な機能も搭載
5. LED制御、スイッチ入力、センサー集約など幅広い用途に対応

次のステップ

• 複数のMCP23017を接続して、さらに多くのピンを制御
• 割り込み機能を使って、効率的なイベント駆動プログラミング
• SPI版のMCP23S17も検討（高速通信が必要な場合）

MCP23017を使えば、ピン不足の悩みから解放され、より大規模で複雑なプロジェクトに挑戦できます。

それでは、良き電子工作ライフを！
