🗓️ この記事の要点(2026-08-01・実機検証)
  • 公式ボード(ESP32-P4-Function-EV-Board・rev v1.3)で、公式サンプルを実機で動かした実録です。ディスプレイ・タッチ・カメラ・スマホ風UI・C6 無線まで到達しました
  • 初期ロット(rev v1.x)は、既定設定のままだと焼けません。設定3行の追加や Windows 特有のビルド修正など、越えるべき壁を「症状 → 原因 → 対処」でまとめます
  • 32MB PSRAM(200MHz)と MIPI の速さは本物。一方で「公式サンプルが公式ボードで素直に動く」とは限らない、というのが率直な実感でした
  • 追記 2026-09-06:ESP-IDF v6.1 以降は ESP32-P4 の既定リビジョンが v3.0。初期ロット向けのアプリは設定1行が無いと、ビルドは通るのに非互換バイナリになります(開発環境の注意

🧭 はじめに:これは「動かすまでの実録」です

ESP32 シリーズの中で、ESP32-P4 は演算と映像に振った異色のチップです。Wi-Fi マイコンとして知られる ESP32 の一員なのに、P4 自体には無線が載っていません。その代わり、RISC-V デュアルコアの演算力と、MIPI のカメラ・ディスプレイに思い切り振ってあります(P4 の立ち位置は ESP32 シリーズの選び方|S3・C3・C6・H2・P4 の違いと使い分け の P4 の項もあわせてどうぞ)。

この記事は、その P4 を実機で動かした記録です。使ったのは Espressif 公式の ESP32-P4-Function-EV-Board(7型タッチ液晶と 2MP カメラ付き)。公式サンプルを、公式ボードで、素直に動かせるはず——と思って始めたら、初期ロットならではの壁がいくつも待っていました。画面・タッチ・カメラ・スマホ風UI・C6 無線まで到達するまでの、症状と対処の実録です。検証はすべて 2026-08-01・Windows 11 で実機で行いました。

同じボードをこれから触る人が回り道せずに済むよう、先に「一発で動かす手順」を置き、そのあとで踏んだ壁と実測データを並べます。急ぐ方は まず結論:これで一発で動く環境構築(EIM・ESP-IDF・サンプル) の順に読めば、書き込みまで届きます(つまずいたら 踏んだ壁:症状 → 原因 → 対処、買うボードを選ぶなら 実機の選択肢 へ)。

🗓️ 2026年9月時点の状況(追記 2026-09-19)

本記事の検証は 2026-08-01 時点ですが、その後の ESP-IDF・Arduino・公式サンプル・ボードの動きを、Espressif の一次ソースで確認できた範囲でまとめます(出典は末尾の参考。実機で確かめていない項目は「筆者未確認」と明記します)。

  • ESP-IDF の現行版:安定版の最新は v6.1(2026-08-27)のまま。5.5 系は v5.5.5(07-17)、6.0 系は v6.0.3(09-02)が最新で、v6.1 の後続パッチはまだ出ていません
  • v6.1 の警告は今も有効:P4 の既定リビジョンに関する Kconfig(ESP32P4_SELECTS_REV_LESS_V3)は release/v5.5・release/v6.1 とも既定が n のままで、初期ロットの手当ては変わっていません(開発環境の注意
  • 公式サンプルの方針が確定:esp-dev-kits の README に 2026-08-13、「推奨は ESP-IDF release/v5.5。v6.0 以降には対応させない(6.x は esp-iot-solution を参照)」と明記されました。本記事の「5.5 系を使う」は、公式方針として固まった形です
  • esp_brookesia_phone の更新(2026-09-01):ESP-Hosted が 2.12 系から 3.0.2 になり、記事の CONFIG_ESP_HOSTED_MEMPOOL_PREFER_SPIRAM に代わって CONFIG_EH_HOST_PORT_DMA_PREFER_SPIRAM=ysdkconfig.defaults に既定で入りました(C5 版ボードにも対応)。更新後のサンプルの動作は筆者未確認です
  • rev v1.x の3行は今も既定に入っていませんlvgl_demo_v9esp_brookesia_phone とも CONFIG_SPIRAM_SPEED_250M=y のままなので、初期ロットではまず結論の3行を自分で足す必要があります
  • Arduino IDE でも P4 が選べます:arduino-esp32 3.3.12(2026-09-18・ESP-IDF v5.5.5 ベース)で ESP32-P4 は Stable 扱い。ボード「ESP32P4 Dev Module」の Chip Variant メニューで「Before v3.00」(既定・360MHz・PSRAM 200MHz)と「v3.00 or newer」(400MHz)を選ぶ仕組みで、初期ロットは前者です。Arduino での P4 実機動作は筆者未確認です
  • ボードの現行品は「P4X」:本記事の ESP32-P4-Function-EV-Board は、公式ドキュメントで EOL(End of Life) に分類されています(2026-02-26 のドキュメント更新)。現行品は ESP32-P4X-Function-EV-Board(チップ rev v3.1 以降・機能は同一)と、ESP32-C5 搭載で 5GHz Wi-Fi 6 に対応した ESP32-P4X-C5-Function-EV-Board(2026-08-06 ユーザーガイド公開)です
  • P4X(rev v3.x)なら rev v1.x の手当ては不要ですが、rev v3.1 では Secure Download が使えません(Errata ROM-770・P4X ユーザーガイド冒頭)。P4X の実機は筆者未所有です
  • 入手先・海外(2026-09-19 取得):Espressif 公式サイトの P4X の参考価格は $56。購入先として AliExpress 公式ストア・Digi-Key・Mouser・Amazon US へのリンクがあります
  • 入手先・国内(2026-09-19 取得):スイッチサイエンスに公式 EV-Board の取り扱いはなく、「ESP32-P4」の検索 19 件は M5Stamp ESP32P4(¥2,453)・M5Stack Tab5(¥10,879)・Waveshare 系(在庫切れ多数)など。秋月電子は ESP32-P4 製品の取り扱いなし。Amazon.co.jp の同名出品は第三者販売(¥18,387)で、チップリビジョンは筆者未確認です

🧱 検証した構成

区分 内容
ボード ESP32-P4-Function-EV-Board(基板リビジョン V1.5.2・付属:7型 1024×600 静電容量タッチ・2MP カメラ)
チップ ESP32-P4 rev v1.3(初期ロット)/Dual Core + LP Core・アプリは 360MHz 動作
無線コンパニオン ESP32-C6-MINI-1(2.4GHz Wi-Fi 6 / BLE 5)
ホスト環境 Windows 11 / EIM 0.17.1
ESP-IDF v5.5.3(5.5 系)

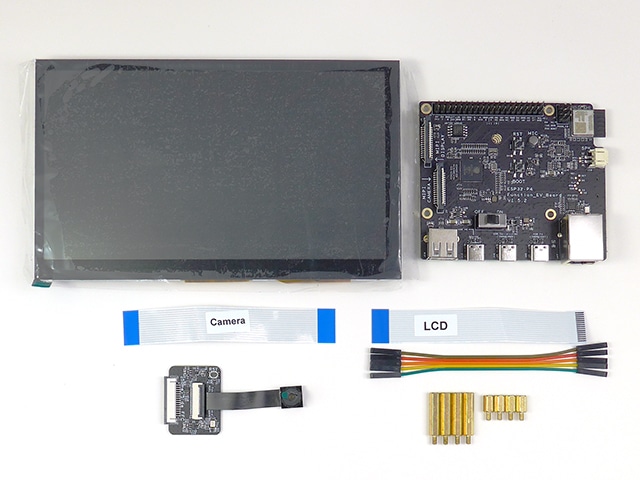

ESP32-P4-Function-EV-Board と付属の7型パネル・2MPカメラ・各FPC

開封状態。EV-Board 本体・7型 MIPI-DSI パネル・2MP カメラと、Camera/LCD の各 FPC やスペーサ一式


⚡ まず結論:これで一発で動く

試行錯誤の順ではなく、結論からまとめます。ESP32-P4-Function-EV-Board(初期ロット・rev v1.x)で公式サンプルを動かすなら、次の5点を先に押さえておくと回り道しません。

1. ESP-IDF は 5.5.3 以上の 5.5 系を使う

公式サンプルが要求する最低バージョンは 5.5.3 です(5.5.2 では足りません。理由は後述)。ESP-IDF 6.0.2 では、2026-08-01 時点で公式サンプルがそのままビルドできません(LVGL アダプタが 6.0 の API 変更に未追随のため)。素直に 5.5 系を使うのが近道です。

ESP-IDF はその後も更新が続いていて、2026-09-06 時点の最新は 5.5 系が 5.5.5、6.0 系が 6.0.3、さらに v6.1(2026-08-27 公開)が出ています。5.5.4 以降や 6.x での公式サンプルの状況は、本記事では確認していません。ただし v6.1 以降には、初期ロットを触る人が必ず踏む既定値の変更が入りました(次章の警告を参照)。

2. 初期ロット(rev v1.x)は sdkconfig に3行足す

Chip rev: v1.3 のような初期ロットは、既定設定のままでは書き込めませんsdkconfig.defaults に次の3行を足します。

CONFIG_ESP32P4_SELECTS_REV_LESS_V3=y
CONFIG_ESP32P4_REV_MIN_100=y
CONFIG_SPIRAM_SPEED_200M=y

前2行で rev v1.x 系を対象にし、3行目で PSRAM 速度を 200MHz に落とします(250MHz は rev v1.x では選べません)。

3. Windows では AI モデルのパックを ${PYTHON} に直す

スマホ風UIデモ(esp_brookesia_phone)などは、ビルド中に AI モデルをパックします。その CMake が素の python を呼ぶため、Windows では 'python' is not recognized で止まります。ESP-IDF が渡す ${PYTHON} に直せば通ります(詳細は後述)。

4. C6 で無線を使うデモは PSRAM にバッファを逃がす

C6 と SDIO で通信するデモは、起動時に sdio_mempool_create で assert して落ちることがあります。次の1行で回避できます。

CONFIG_ESP_HOSTED_MEMPOOL_PREFER_SPIRAM=y

5. タッチが効かない・画面が出ないときは、電源を挿し直す

タッチ(GT911)の I2C 初期化に失敗して、画面すら出ないことがあります。ソフトが正しくても起きました。電源を一度抜き差しすると正常起動します。

以降はまず、環境構築からビルド・書き込みまでの再現手順を通しで示し、そのあとで、途中で踏んだ壁を「なぜ」とともに見ていきます。


🛠️ 環境構築(EIM・ESP-IDF・サンプル)

まず、同じことを再現するための下ごしらえをまとめます。ここが分かれば、次章の hello_world 以降は「その手順のどこで、どう詰まったか」として読めます。すべて Windows 11 上で実際に実行したコマンドです(プロジェクトのパスは、自分の環境に置き換えてください)。

1. 開発環境を用意する(EIM と ESP-IDF 5.5.3)

環境は EIM(ESP-IDF Installation Manager)で入れます。Windows なら winget が手軽です(GUI 版が CLI 機能を内蔵。今回は 0.17.1)。

winget install Espressif.EIM

続いて ESP-IDF 5.5.3 を入れます(公式サンプルが 5.5.3 以上を要求するため。理由は後述)。

eim install --idf-versions v5.5.3 --non-interactive true

EIM は複数バージョンを併存できます(今回は 6.0.2 / 5.5.2 / 5.5.3 が同居)。一覧の確認と切り替えはこうです。

eim list
eim select v5.5.3

そしてひとつ大事な作法として、素のシェルに idf.py は存在しません。必ず eim run "idf.py ..." の形で呼びます(EIM が ESP-IDF 環境を有効化してから実行してくれます)。プロジェクトは、どこから呼んでも -C <プロジェクトのパス> で明示指定するのが安全です。

eim run "idf.py -C <プロジェクトのパス> --version"
⚠️ ESP-IDF v6.1 以降は「ビルドが通るのに動かない」に注意(2026-08-27〜)

2026年8月27日に公開された ESP-IDF v6.1 で、ESP32-P4 の既定リビジョンが v3.0 に変更されました。公式リリースノートの原文はこうです。

Default revision of ESP32-P4 is changed to v3.0. Applications for < 3.0 chips whose sdkconfig has no CONFIG_ESP32P4_SELECTS_REV_LESS_V3=y will build an incompatible binary. Append CONFIG_ESP32P4_SELECTS_REV_LESS_V3=y to your sdkconfig file before running reconfigure or build.

この記事と同じ初期ロット(rev v1.x)を v6.1 以降で扱うと、sdkconfigCONFIG_ESP32P4_SELECTS_REV_LESS_V3=y が無い状態でも、ビルドは成功したうえで非互換のバイナリができます。エラーは出ません。5.5 系で踏む bootloader.bin requires chip revision のような書き込みエラーは「気づける失敗」ですが、こちらは気づけない失敗です。reconfigure やビルドを走らせる前に、sdkconfig の1行を確認してください

この記事で使う 5.5 系では、rev の不一致は書き込みの段階でエラーになって止まります(後述の「初期ロットは既定設定で焼けない」)。リリースノートが指示する対処は、その 5.5 系で使うのと同じ CONFIG_ESP32P4_SELECTS_REV_LESS_V3=y の1行です。v6.1 の破壊的変更は全部で17件あり、全体像は ESP-IDF v6.1 リリース|minor でも破壊的変更17件・6.0組が踏む所 にまとめています。

2. サンプルを入手する(esp-dev-kits)

P4-Function-EV-Board 用の公式サンプルは、esp-dev-kits リポジトリの examples/esp32-p4-function-ev-board/examples/ 配下にあります。主なものは次のとおりです。

サンプル 内容・使う機能
lvgl_demo_v9 LVGL v9 の移植+ベンチマーク。MIPI-DSI を使う
esp_brookesia_phone スマホ風UI。MIPI-DSI・MIPI-CSI・C6・SDカード・音声まで使う「全部入り」
lvgl_demo_v8 LVGL v8 版のデモ
common_components 上記が共有する部品群

このリポジトリには大文字小文字だけが違うファイルui_font_H2_bold.cui_font_H2_Bold.fcfg など)があり、大小を区別しない Windows では丸ごと clone すると衝突します。必要なボードのディレクトリだけを sparse checkout すると回避できます。

git clone --depth 1 --filter=blob:none --sparse https://github.com/espressif/esp-dev-kits.git
cd esp-dev-kits && git sparse-checkout set examples/esp32-p4-function-ev-board

なお公式サンプルの README は「ESP32-P4X-Function-EV-Board」向けと書かれていますが、今回の X なし(ESP32-P4-Function-EV-Board)でも、以降の手当てで動作しました。

3. sdkconfig.defaults の扱い(初期ロットの設定)

「まず結論」で挙げた rev v1.x の3行などは、プロジェクト直下の sdkconfig.defaults に書きます(公式サンプルに同梱。無ければ新規作成)。公式サンプルの既定値を書き換える形で、たとえば CONFIG_SPIRAM_SPEED_250M=yCONFIG_SPIRAM_SPEED_200M=y に変えます。

CONFIG_ESP32P4_SELECTS_REV_LESS_V3=y
CONFIG_ESP32P4_REV_MIN_100=y
CONFIG_SPIRAM_SPEED_200M=y
⚠️ sdkconfig.defaults を直しても、そのままでは反映されない

sdkconfig.defaults は、sdkconfig を生成するときにしか読まれません。すでに sdkconfig がある状態で defaults を編集しても、ビルドには効きません。編集したら、いったん sdkconfig を削除してから再ビルドしてください(今回も、実際にこれで反映させました)。set-target をやり直しても sdkconfig は作り直されます。


🚀 まず hello_world を焼く(最初の一歩)

いきなり LVGL や全部入りデモに行くと、詰まったときに原因を切り分けられません。最初は hello_world で「焼ける・起動する」ことだけを確認します。実際の検証でも、最初の書き込みはこれでした。ここで初期ロットの壁に当たり、起動ログでチップ情報まで確認できます。

まず、ESP-IDF 同梱の examples/get-started/hello_world を作業用ディレクトリへコピーします(ESP-IDF 本体は直接編集しません)。

Copy-Item -Recurse "C:\esp\v5.5.3\esp-idf\examples\get-started\hello_world" "D:\esp-projects\hello_world_p4"

ターゲットを設定してビルドします(フルビルドは規模しだいで数分〜十数分)。

eim run "idf.py -C D:\esp-projects\hello_world_p4 set-target esp32p4"
eim run "idf.py -C D:\esp-projects\hello_world_p4 build"

最初の書き込みで、初期ロットの壁に当たる

ビルドは通りますが、この状態のまま書き込もうとすると、初期ロット(rev v1.3)では失敗します

eim run "idf.py -C D:\esp-projects\hello_world_p4 -p COM6 flash"
A fatal error occurred: 'bootloader.bin' requires chip revision in range [v3.1 - v3.99]
(this chip is revision v1.3). Use --force to flash anyway.

対処は、プロジェクト直下の sdkconfig.defaults に rev 指定の2行を足すことです。

CONFIG_ESP32P4_SELECTS_REV_LESS_V3=y
CONFIG_ESP32P4_REV_MIN_100=y

前章のとおり sdkconfig.defaults は生成時にしか読まれないので、sdkconfig を削除してから再ビルドします(set-target のやり直しでも作り直されます)。

eim run "idf.py -C D:\esp-projects\hello_world_p4 build"

(この壁の詳しい理由は、後述の「踏んだ壁」で扱います。ここではまず、焼ける状態にするのが目的です。)

書き込みと、成功の確認

改めて書き込むと、今度は通ります。

eim run "idf.py -C D:\esp-projects\hello_world_p4 -p COM6 flash"

成功すると、bootloader・partition-table・アプリの3イメージすべてに Hash of data verified が出て、最後に Hard resetting via RTS pin が出ます。eim run は内側が失敗しても終了コード 0 を返すことがあるので、成否はこの出力で判断します。

起動ログの読み方(monitor

monitor でリセット後のログを見ます。対話型のコマンドなので、ターミナルで実行します(終了は Ctrl+])。

eim run "idf.py -C D:\esp-projects\hello_world_p4 -p COM6 monitor"

実際に取れたログから、最初に見るべき行を抜き出します。

chip revision: v1.3
Min chip rev: v1.0
Max chip rev: v1.99
Chip rev: v1.3
cpu freq: 360000000 Hz
Hello world!
This is esp32p4 chip with 2 CPU core(s), , silicon revision v1.3, 2MB external flash
Minimum free heap size: 613272 bytes
  • chip revision: v1.3 — 自分のチップが初期ロットかどうかが分かります。買ったら最初にここを見ておくと、以降の詰まりを先読みできます
  • Min chip rev: v1.0 / Max chip rev: v1.99 / Chip rev: v1.3 — 上限が v1.99 で止まっているのが、先ほどの2行が効いた証拠です(既定なら v3.1 以上になります)
  • cpu freq: 360000000 Hz — アプリは 360MHz で動いています
  • Hello world! 以降 — ユーザーコードまで到達した証拠です。コア数・silicon revision・flash サイズ・空きヒープが続きます
⚠️ hello_world の起動ログで、知っておくと良い2点
  • flash サイズのズレW spi_flash: Detected size(16384k) larger than the size in the binary image header(2048k) という警告が出ます。実物は 16MB ですが、hello_world の既定が 2MB 扱いのためです。CONFIG_ESPTOOLPY_FLASHSIZE_16MB=y を足せば解消します
  • PSRAM はまだ出てこないhello_world は最小構成なので、PSRAM は既定で有効になっていません(起動ログに PSRAM の初期化行は出ません)。この記事で後述する 32MB PSRAM の実測ログは、PSRAM を使う LVGL/全部入りデモ側で確認したものです。ここは混同しないでください

この「最小構成で焼ける・起動する」を確認できたら、次は lvgl_demo_v9(LVGL)→ esp_brookesia_phone(全部入り)へ、と段階を上げます。以降のデモもコマンドは同じ3つ(set-targetbuildflash)で、-C のパスを差し替えるだけです(全部入りデモは、Windows では後述の ${PYTHON} 修正が要ります)。


🚧 踏んだ壁:症状 → 原因 → 対処

上の手順を通す途中で、実際にはいくつもの壁を踏みました。ここからは、その一つひとつを「症状 → 原因 → 対処」で振り返ります。すべて実機で遭遇し、対処して越えたものです。憶測は書かず、根拠(エラー文や公式 Kconfig)のあるものだけを載せます。

USB ポートが3つある:書き込みは「USB SERIAL/JTAG」

EV-Board には USB-C が3つあり、実物のシルクは DEVICE (J15) / USB Serial/JTAG (IO24&IO25, J19) / USB FS (IO26&IO27, J20)書き込みとモニタは USB Serial/JTAG に挿します(今回は COM6 として認識)。最初にどれへ挿すか迷うところなので、ここは覚えておくと早いです。

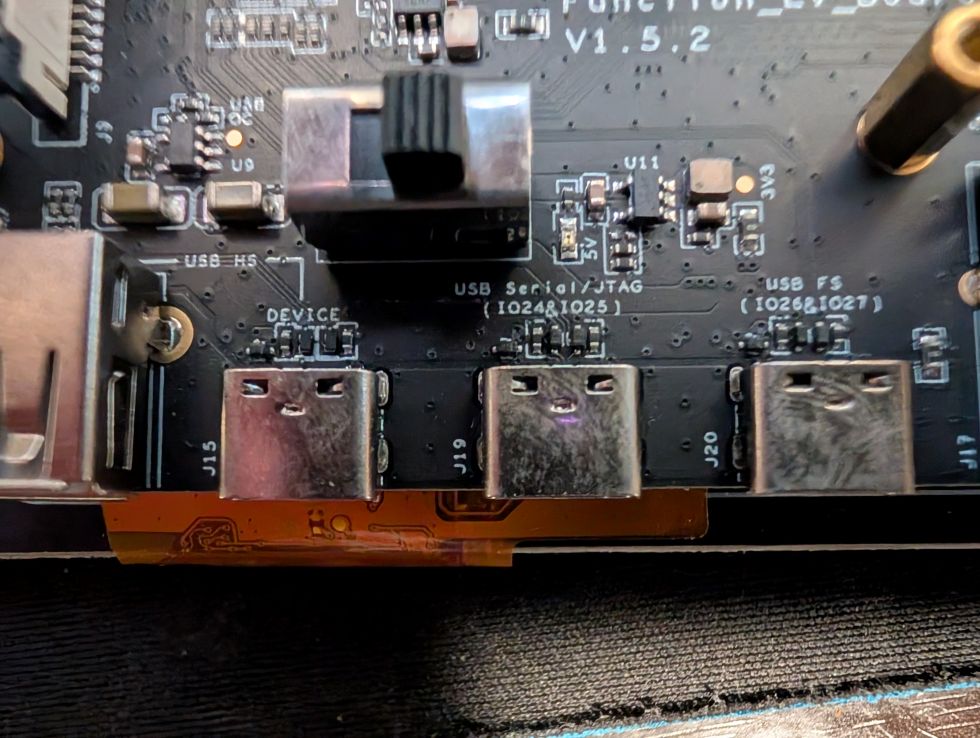

EV-Board(基板 V1.5.2)の USB-C 3ポートのシルク印字

実物のシルク:DEVICE (J15) / USB Serial/JTAG (IO24&IO25, J19) / USB FS (IO26&IO27, J20)。書き込みは中央の USB Serial/JTAG

★ 初期ロット(rev v1.x)は既定設定で焼けない

いちばん最初にぶつかる壁です。書き込もうとすると、こう止まります。

A fatal error occurred: 'bootloader.bin' requires chip revision in range [v3.1 - v3.99]
(this chip is revision v1.3). Use --force to flash anyway.

原因は、ESP-IDF の既定が rev v3.1 以上を想定していることです。公式 Kconfig は、v3.0 未満と v3.0 以上を相互排他と明記しています。

NOTE! Support of ESP32-P4 rev. <3.0 and >=3.0 is mutually exclusive. … Revisions higher than 3.0 is not compatible with 0.x and 1.x.

対処は、前章の3行のうち rev 指定の2行です。

CONFIG_ESP32P4_SELECTS_REV_LESS_V3=y
CONFIG_ESP32P4_REV_MIN_100=y

これで起動ログが Min chip rev: v1.0 / Max chip rev: v1.99 / Chip rev: v1.3 となり、上限が v1.99 で止まる——相互排他が実機で可視化されます。なおこれは IDF 5.5.3 でも 6.0.2 でも同じで、バージョンの問題ではなくチップ(初期ロット)の問題です。

★ PSRAM 250MHz は rev v1.x では選べない

公式サンプルの既定は CONFIG_SPIRAM_SPEED_250M=y ですが、Kconfig 上は depends on !ESP32P4_SELECTS_REV_LESS_V3。つまり rev v1.x を選んだ瞬間、250MHz は選択肢から消えます対処CONFIG_SPIRAM_SPEED_200M=y。200MHz で 32MB PSRAM が正常動作しました(実測は後述)。

★ Windows で AI モデルのパックが失敗する

スマホ風UIデモの human_face_detect / pedestrian_detect のビルドで、こう止まります。

'python' is not recognized as an internal or external command

原因は、これらの CMakeLists.txt素の python を呼んでいることです。ESP-IDF は venv の Python を使うため、python は PATH にありません。

COMMAND python ${pack_model_exe} --model_path ${models} --out_file ${packed_model}

対処は、ESP-IDF が渡す ${PYTHON} に置き換えることです。

COMMAND ${PYTHON} ${pack_model_exe} --model_path ${models} --out_file ${packed_model}

これはサンプル側の不具合です。$env:PATH を足しても eim run の子プロセスには引き継がれないため、根本対処はこの1文字の差し替えになります。

★ 起動時に sdio_mempool_create で assert する

C6 と SDIO で通信するデモで、起動直後にパニックします。

assert failed: sdio_mempool_create

原因は、C6 と通信する ESP-Hosted の SDIO ドライバが、既定で内部RAMからバッファプールを確保することです。P4 の内部RAM残量は約385KB と意外に少なく、確保に失敗します。対処は、26.8MB ある PSRAM 側へ逃がすこと。

CONFIG_ESP_HOSTED_MEMPOOL_PREFER_SPIRAM=y

「P4+C6 で無線を使う」構成なら誰でも踏みうる壁で、P4 を選ぶ動機そのものに直結します。

★ タッチ(GT911)の I2C が通らない → 電源の挿し直しで復旧

これはソフトではなく、電源側の話でした。タッチの初期化がこう失敗します。

W i2c.master: Please check pull-up resistances whether be connected properly.
E GT911: GT911 init failed
assert failed: (disp != nullptr && "Failed to init LVGL adapter")

ソフトは正しいのに初期化に失敗しました。電源を一度抜き差ししたら、そのまま正常起動(タッチもカメラも動作)。厄介なのは、このデモがタッチを必須扱いしていて、タッチが取れないと画面すら出ないことです(LVGL 単体のデモはタッチ無しでも動きます)。原因の確証までは取れていませんが、同じ症状が出たら、まず電源の挿し直しを試す価値があります。

必要な IDF バージョンは manifest で判明する

sdkconfig.defaults のヘッダには「ESP-IDF 5.5.2 Project Minimal Configuration」とありますが、これはdefconfig を生成した版にすぎません。実際の依存はこう出ます。

ERROR: Version solving failed:
  - project depends on idf (>=5.5.3)

つまり 5.5.2 では足りず、5.5.3 が必要でした。先の「環境構築」で 5.5.3 を入れ、eim select v5.5.3 で切り替えておけば、ここは踏みません。


📊 実測:LVGL ベンチマークと PSRAM

LVGL ベンチマーク(1024×600・LVGL 9.4.0・PSRAM 200MHz)

lvgl_demo_v9 の結果です。全体平均は 45 FPS(1フレーム約31ms=render 25ms + flush 6ms)、CPU は全項目で 100% でした。

項目 FPS 時間(render + flush)
Empty screen 64 11ms (6+5)
Moving wallpaper 49 17ms (13+4)
Single rectangle 66 8ms (0+8)
Multiple rectangles 66 11ms (4+7)
Multiple RGB images 66 10ms (2+8)
Multiple ARGB images 48 16ms (7+9)
Rotated ARGB images 51 16ms (8+8)
Multiple labels 46 18ms (9+9)
Screen sized text 7 121ms (117+4)
Multiple arcs 28 30ms (23+7)
Containers 65 10ms (3+7)
Containers with overlay 24 36ms (33+3)
Containers with opa 64 11ms (3+8)
Containers with opa_layer 57 15ms (8+7)
Containers with scrolling 19 49ms (45+4)
Widgets demo 8 125ms (120+5)

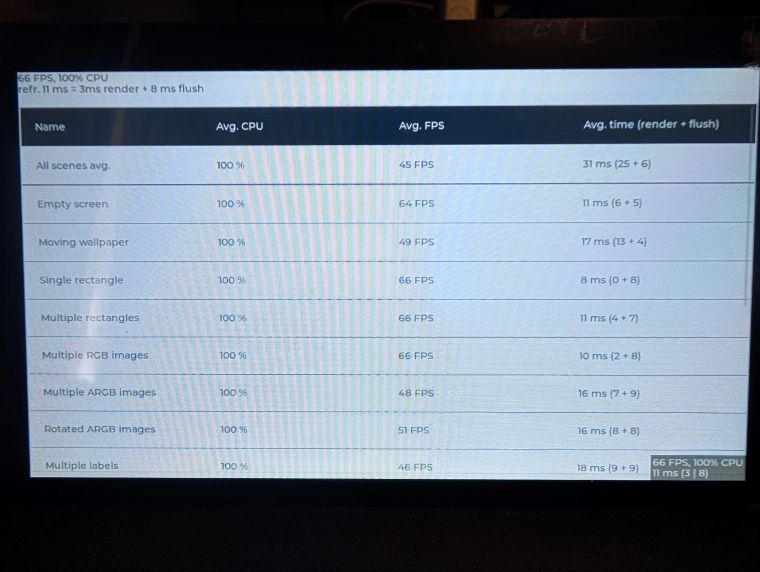

7型ディスプレイに表示された LVGL ベンチマークの結果画面

実機の LVGL ベンチ結果(1024×600・全体平均45FPS)

読み取り:flush(画面転送)は、どの項目も 3〜9ms で安定しています。つまり MIPI-DSI の転送は速く、ボトルネックは render(CPU)側です。単純な矩形や RGB 画像は 66FPS の上限に張り付く一方で、全画面テキストや複雑なウィジェットは 120ms 級まで落ちます。実務的には「画像・矩形が主体のUIは余裕、文字が多い密なUIは要チューニング」と読めます。

PSRAM(起動ログ実測)

esp_psram: Found 32MB PSRAM device / Speed: 200MHz
esp_psram: Adding pool of 26816K of PSRAM memory to heap allocator
mmu_psram: .rodata xip on psram / .text xip on psram

32MB を認識し、26.8MB がヒープに追加されました。.text/.rodata の XIP も PSRAM 上です。一方で内部RAM の空きは合計 約385KB(RETENT/RAM/RTC/TCM の合算)と少なめで、これが先の SDIO バッファ問題の遠因でした。大きなバッファは PSRAM に置く、という前提で設計するのが素直です。


✅ 実機で動いたもの

上記の手当てをしたうえで、次はすべて実機で動作を確認しました(2026-08-01)。

  • hello_world のビルド・書き込み・起動
  • 7型 MIPI-DSI ディスプレイ表示(EK79007・1024×600)
  • LVGL ベンチマーク完走(上表)
  • ESP-Brookesia Phone デモ(スマホ風UI)の起動
  • タッチ操作(GT911)
  • MIPI-CSI カメラ映像(SC2336・付属2MPモジュール)
  • SPIFFS マウント(3.8MB)・音声コーデック ES8311C6 との SDIO 通信
  • AI による物体検出(顔・歩行者の検出)も動作を確認

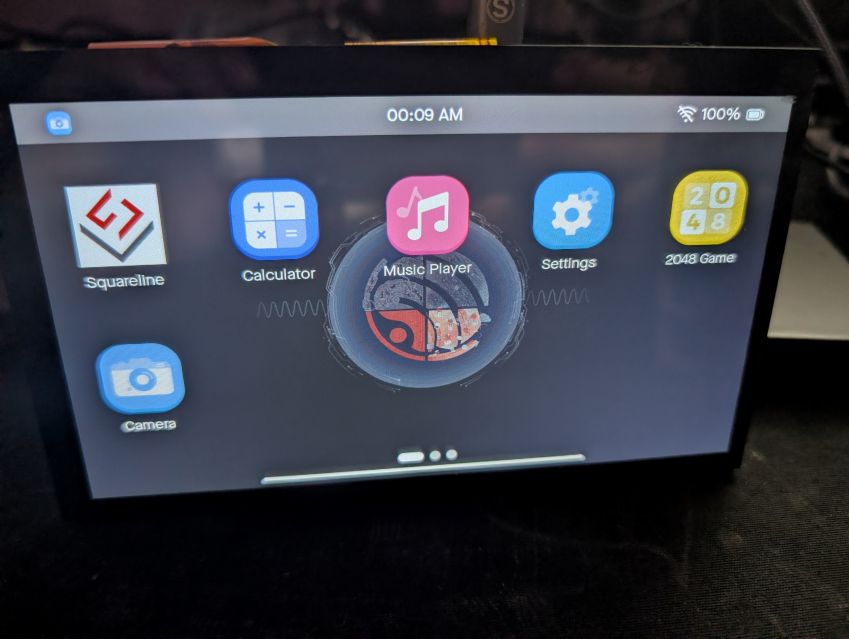

ESP-Brookesia のスマホ風UIが7型画面に表示された様子

ESP-Brookesia Phone デモ(スマホ風UI)が起動した画面

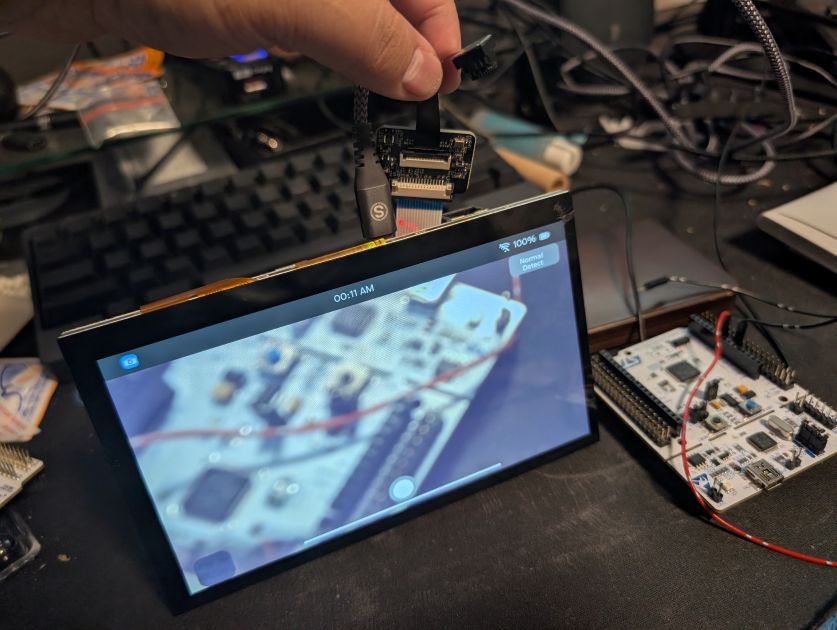

MIPI-CSI カメラで手元の基板を写し、7型画面に映している様子

MIPI-CSI カメラの映像を画面表示(上部に時刻・Wi-Fi・Normal Detect の表示)。顔は写していません

顔検出は実際に動きましたが、本記事では顔が写る画面は掲載しません。動いた事実の報告にとどめます。


📡 前提のおさらい:無線は C6 が担う

実録の背景として、P4 の「無線を持たない」という前提を押さえておきます。Espressif は公式に、無線が要るなら ESP32-C/S シリーズを SPI/SDIO/UART 経由で P4 の無線コンパニオンとして使う(ESP-Hosted または ESP-AT)と案内しています。今回のボードも、C6-MINI-1 が SDIO で P4 とつながる構成でした。

flowchart LR CAM["MIPI-CSI カメラ"] --> P4["ESP32-P4(演算・映像処理)"] P4 --> DISP["MIPI-DSI ディスプレイ"] P4 <-->|"SDIO / SPI / UART"| C6["ESP32-C6(Wi-Fi 6・Bluetooth)"] C6 --> NET["インターネット・スマホ"]
💡 ワード解説:MIPI-CSI / MIPI-DSI

MIPI-CSIMIPI-DSI は、スマホなどで使われているカメラ・ディスプレイ専用の高速シリアル接続の規格です。

  • MIPI-CSI(Camera Serial Interface) — カメラ側。P4 は ISP(画像信号処理)を内蔵し、センサからの生データを取り込めます
  • MIPI-DSI(Display Serial Interface) — ディスプレイ側。数本の差動信号で高解像度パネルを駆動します

一般的な GPIO や SPI で LCD をつなぐより帯域が桁違いに大きいため、1080p 級の映像を扱えます。今回の LVGL ベンチで flush が数msに収まったのも、この帯域の恩恵です。

付属パネルの配線は公式 README のとおりで、実機でも確認しました。ディスプレイの FPC は MIPI DISPLAY、カメラの FPC は MIPI CAMERA の別コネクタに挿します。画面アダプタ基板の 5V/GND に加えて PWM を GPIO26、LCD_RST を GPIO27 へ配線し、最後に電源スイッチを ON にします。

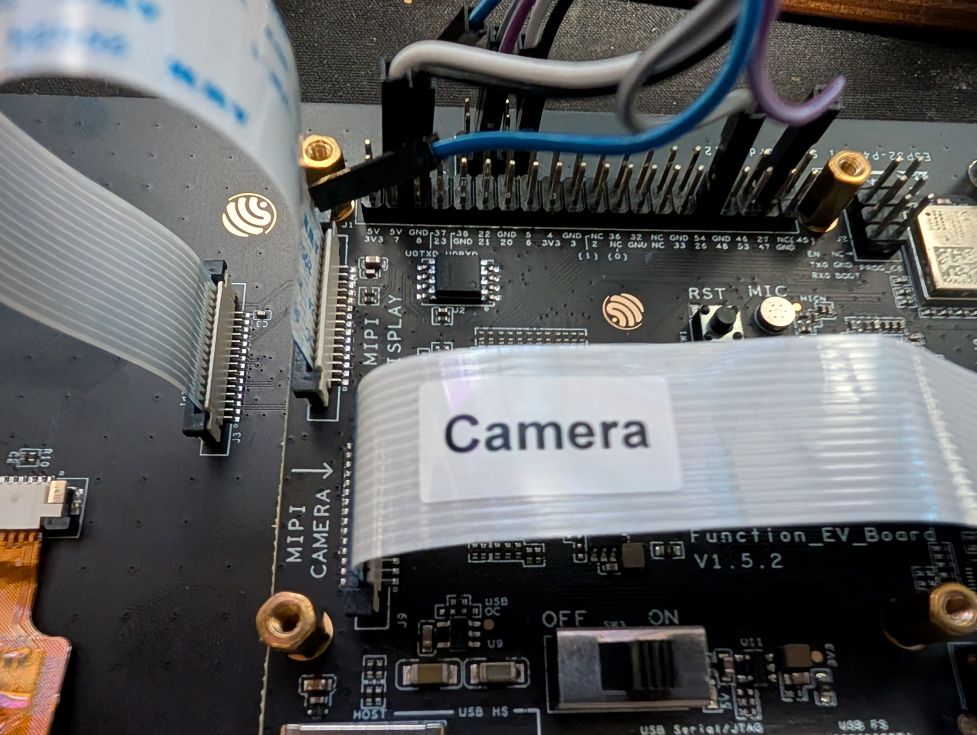

MIPI DISPLAY と MIPI CAMERA のコネクタ、GPIO ヘッダのジャンパ配線と電源スイッチ

ディスプレイは MIPI DISPLAY、カメラは MIPI CAMERA の別コネクタ。GPIO ヘッダへ PWM→GPIO26・LCD_RST→GPIO27 を配線し、電源スイッチを ON にする

💡 ワード解説:ESP-Hosted と ESP-AT

P4 が隣のチップの無線を「借りる」ための、Espressif 公式の2つの方式です。

  • ESP-Hosted — コンパニオンチップをネットワークアダプタのように使う方式。今回 SDIO バッファの assert を踏んだのは、この ESP-Hosted の SDIO ドライバでした
  • ESP-AT — コンパニオンチップに AT コマンド用ファームを載せ、ホストが AT コマンドで無線を操作する方式

どちらも SPI・SDIO・UART のいずれかで2チップをつなぎます。自分で基板を起こす場合は、この配線と方式の選択が設計の要になります。


🛒 実機の選択肢:今買えるボード

今回は公式 EV-Board を使いましたが、P4 ボードは複数あります。いずれも無線用に C6 を同居させているのが共通点です(価格・在庫は変動=執筆時点の目安)。

ボード 無線(同居チップ) 画面 カメラ メモリ 特徴
Espressif ESP32-P4-Function-EV-Board ESP32-C6-MINI-1(Wi-Fi 6・BT 5 LE) 7型 1024×600 MIPI-DSI タッチ 2MP MIPI-CSI 16MB flash・最大32MB PSRAM 公式リファレンス。音声コーデック・Ethernet・USB-C×3・microSD。2026年9月時点の現行品は rev v3.1 以降の P4X冒頭の「2026年9月時点の状況」を参照)
Waveshare ESP32-P4-WIFI6 系 ESP32-C6 MIPI-DSI 対応(構成による) MIPI-CSI 対応 最大32MB PSRAM PoE/Ethernet 版などバリエーションが豊富
M5Stack Tab5 ESP32-C6-MINI-1U(Wi-Fi 6・Thread・Zigbee) 5型 1280×720 IPS MIPI-DSI タッチ SC2356 2MP MIPI-CSI 16MB flash・32MB PSRAM タブレット型・バッテリ内蔵の完成品に近い
✅ どれを最初に選ぶか
  • P4 の機能をひととおり試したい・公式資料を頼りたい → Espressif Function EV-Board(今回のボード。公式サンプルが最も揃う)
  • Ethernet/PoE など特定の構成が要る・自分で組み合わせたい → Waveshare の該当構成
  • 配線せずに、完成品に近い形で触りたい → M5Stack Tab5

もうひとつ、40ピンヘッダを備えた「ラズパイ型」の P4 ボードも選択肢に入ってきました。Waveshare の ESP32-P4-Module-DEV-KIT は、P4 モジュール(PSRAM 32MB・Nor Flash 16MB)に無線用の ESP32-C6 を同居させ、MIPI-CSI/MIPI-DSI、100Mbps Ethernet、microSD(SDIO 3.0)、2×20 ヘッダ(プログラマブル GPIO 28本)までを1枚に載せた構成で、発表時点で20ドル前後から流通しています。ただし形が似ていても Linux が動くわけではなく、立ち位置はあくまで高性能マイコンです(詳しくは ESP32-P4が20ドルの「ラズパイ型」基板に|実機で触ったP4が手に届く にまとめました)。こうしたボードで本記事の rev v1.x の手当てが要るかどうかは、載っているチップのリビジョン次第です。手元の個体がどちらかは、起動ログの Chip rev: で確認できます。


🧩 どこで効いて、どこで効かないか

実機を触ったうえで、P4 の効き所を整理します。

  • 効くところカメラ映像の取り込み・画面表示・重い処理。液晶付きの HMI、カメラを使う機器、画像を扱うガジェットなど、映像と演算が主役の工作で本領を発揮します。MIPI の帯域は、S3 までのチップでは届かなかった領域です
  • 効かないところ「Wi-Fi でセンサ値を飛ばすだけ」の工作。この用途に P4 はオーバースペックで、無線を別に足す手間が増えるだけです。その場合は ESP32-C3 や C6 の単体が素直で安上がりです(用途からの選び分けは ESP32 シリーズの選び方 を参照)
flowchart TD Q1{"カメラ/画面/重い演算が要る?"} Q1 -->|"いいえ"| A["ESP32-C3 / C6 単体で足りる"] Q1 -->|"はい"| Q2{"無線も要る?"} Q2 -->|"いいえ"| B["ESP32-P4 単体でも組める"] Q2 -->|"はい"| C["ESP32-P4 + C6 コンパニオン"]

なお、P4 の開発環境は ESP-IDF です。Claude Code から自然言語で idf.py を動かす方法は Claude Code × ESP32|ESP-IDF 6.0 の MCP サーバ活用ガイド にまとめてあります。


📌 筆者の見方:触ってみて思ったこと

ここからは事実ではなく、筆者の主観的な受け止めです。

公式サンプルが、公式ボードで、素直には動かない」というのが最初の実感でした。初期ロット(rev v1.x)を買うと、最新の ESP-IDF では相互排他の壁に当たり、Windows では素の python 呼び出しでビルドが止まる。「買ってすぐ Lチカ」の気軽さとは、だいぶ距離があります。

一方で、壁さえ越えれば、ハードの実力は本物でした。32MB PSRAM(200MHz)を 26.8MB もヒープに積めて、MIPI-DSI の転送は数msで安定。カメラ・タッチ・スマホ風UI・C6 無線まで、ひとつのボードで一気に触れます。「映像と演算のための ESP32」という P4 の狙いは、実機で確かに感じられました。

結論としては、いま初期ロットに手を出すなら「詰まる前提で、5.5 系+設定の手当てをセットで」。それが受け入れられるなら、P4 は他の ESP32 では届かない領域を見せてくれるチップだと思います。


✅ まとめ

  • 公式ボードで公式サンプルを動かすのは、初期ロットだと一筋縄ではいかない。rev v1.x は既定設定で焼けず、sdkconfig.defaults に3行の手当てが要ります
  • ESP-IDF は 5.5.3 以上の 5.5 系が無難。6.0.2 は 2026-08-01 時点で公式サンプルが未対応でした
  • ESP-IDF v6.1 以降は、ESP32-P4 の既定リビジョンが v3.0。初期ロット向けは CONFIG_ESP32P4_SELECTS_REV_LESS_V3=y が無いと、ビルドが通ったまま非互換バイナリになります
  • Windows 特有の壁(AI モデルパックの ${PYTHON}、大小同名ファイルの clone 衝突)に注意します
  • C6 で無線を使うなら SDIO バッファを PSRAM へMEMPOOL_PREFER_SPIRAM)。タッチが効かないときは電源の挿し直しを試します
  • 実力は本物。32MB PSRAM・MIPI-DSI の転送速度・カメラ・スマホ風UI まで、映像と演算の主役として機能しました

型番の多い ESP32 の中でも、P4 は役割がはっきりしたチップです。壁は多いものの、映像と演算が要るなら、越える価値のある選択肢でした。


関連記事


参考
