はじめに

第2回で立ち上げた RP2040 の 16ch ロジックアナライザを、今回から手持ちの基板のデバッグに使います。ゴールは、このロジアナが「どこまで信じられるか」を数字で持っておくことです。1.8V のロジックは読めるのか。何 MS/s までなら、画面に出た波形をそのまま信じてよいのか。16ch を全部使ったとき、一度に何 ms 取れるのか。この 3 つが分かっていれば、見慣れない波形が出たときに「ロジアナの限界か、相手の回路の問題か」を迷わずに切り分けられます。

そこで今回は、しきい値を雑音の少ない入力で測り直し、UNO R4 WiFi で作った 12MHz と 24MHz の矩形波をサンプリングレートを変えながら取り込みました。そのうえで、74HC595 の LED 基板に送る SPI、UART の文字列、サーボの PWM を、PulseView のデコーダで読みます。

確かめること	何を見れば言えるか	結果
1.8V ロジックを読めるか	EXT 1.8V でのしきい値（VT+ / VT−）	読める。VT+ 1.399V・VT− 0.732V
第2回のしきい値は正しかったか	雑音の少ない入力で、3.3V・5V 位置を測り直す	第2回の「帯」は入力の雑音。3.3V 位置は VT+ 2.401V
何 MS/s まで信じられるか	12MHz・24MHz の矩形波を、レートを変えて取ったときの見え方	最高 120MS/s。信号がレートの半分を超えると化ける
何チャネルで何 ms 取れるか	16ch・120MS/s で、サンプル数を増やしたときに取れた長さ	10 万サンプル（約 0.84ms）まで
実際の通信を読めるか	SPI・UART・サーボ PWM が値／文字／パルス幅に読み下されるか	読める。設定が違うと別の値に化ける

---

🧭 ロジアナで「読む」とは — サンプリング定理と折り返し

ロジアナは、決まった間隔で 0 か 1 かを拾うだけ

ロジアナは、入力がしきい値より上か下かを、決まった間隔（サンプリングレート fs）ごとに 0 か 1 で記録する測定器です（オシロとの違いは第1回の「ロジックアナライザとは」で書きました）。画面の波形は、その 0 と 1 を横に並べて線でつないだものです。サンプルとサンプルの間に何が起きていたかは、記録されていません。

このため、ロジアナが描いた波形を信じてよいかどうかは、次の 2 つで決まります。

1. 0 と 1 の境目（しきい値）が、相手の信号の電圧に合っているか
2. 信号の速さに対して、サンプルの間隔が十分に細かいか

1 つ目は第2回で測ったシュミットトリガのしきい値の話、2 つ目がサンプリング定理の話です。

サンプリング定理とナイキスト周波数

一定の間隔で拾った点から元の信号の周波数を正しく読めるのは、信号の周波数 f がサンプリングレート fs の半分より低いときです。この半分の値をナイキスト周波数と呼びます。

f_N = \frac{f_s}{2}

化けた先の周波数は「折り返し」で計算できる

ナイキスト周波数より高い信号が何 Hz に見えるかは、次の式で計算できます。k は、結果が fs/2 以下になるように選ぶ整数です。

f_{\mathrm{alias}} = \left| f - k \cdot f_s \right|

判断の流れを図にすると、次のようになります。

今回の実験で使った組み合わせを、この式で計算しておきます。

信号 f	レート fs	ナイキスト fs/2	計算	見かけの周波数
12MHz	120MS/s	60MHz	ナイキストより低い	12MHz（正しい）
12MHz	20MS/s	10MHz	12 − 1×20 = −8 → 絶対値で 8	8MHz に化ける
12MHz	8MS/s	4MHz	12 − 1×8 = 4	4MHz（ナイキストちょうど）
24MHz	8MS/s	4MHz	24 − 3×8 = 0	0Hz（整数比）

最後の行のように、信号がレートのちょうど整数倍だと、毎回同じ位相を拾うので、見かけはずっと High かずっと Low になります。実際には信号源とロジアナのクロックがわずかにずれているので、拾う位相がゆっくり流れ、ときどきエッジをまたいで短いトグルが出ます。これが「うなり」です。

1 サンプルごとに位相がどれだけ進むかを追うと、化ける理由が見えます。12MHz を 20MS/s で取ると、1 サンプル（50ns）の間に信号は 0.6 周期進みます。前半（位相 0〜0.5）を High として並べると、次のとおりです。

サンプル	時刻	位相（周期の何割か）	値
0	0ns	0.05	1
1	50ns	0.65	0
2	100ns	0.25	1
3	150ns	0.85	0
4	200ns	0.45	1
5	250ns	0.05	1
6	300ns	0.65	0
7	350ns	0.25	1
8	400ns	0.85	0
9	450ns	0.45	1

250ns（5 サンプル）で同じ並びに戻り、その間に 0 → 1 の変化が 2 回あります。250ns に 2 周期なので、見かけは 8MHzです。本物の 12MHz は、同じ 250ns に 3 周期あります。

実用の目安：信号の 4〜10 倍のレート

ナイキストより低ければ周波数は正しく読めますが、エッジの位置は1 サンプル単位でしか分からないので、デューティ（High の割合）は ±1 サンプルぶん揺れます。1 周期に 2 サンプルしかなければ、デューティはほとんど読めません。このため実用上は、信号の 4〜10 倍のレートを選ぶのが目安です。

深さ × レート = 時間窓

ロジアナが一度に取れる長さ（時間窓）は、サンプル数 N とレート fs で決まります。

T = \frac{N}{f_s}

サンプル数 N	レート fs	時間窓 T（計算）
5 万	120MS/s	約 0.42ms
10 万	120MS/s	約 0.83ms
5 万	60MS/s	約 0.83ms
10 万	2MS/s	50ms

レートを上げるほど細かく見えますが、同じサンプル数なら取れる時間は短くなります。何 MS/s で、何サンプルまで取れるのかは、ロジアナごとの実力です。後半で実測します。

---

🔋 1.8V も読める — EXT 1.8V のしきい値

第2回では、VREF 3.3V での VT+ を約 2.0V と推定し、「1.8V ロジックを読むには SW1 を EXT にして 1.8V を VREF に与える必要がある」と書きました（第2回のしきい値の節）。今回は、実際に EXT 1.8V でしきい値を測りました。

構成：雑音の少ない入力を作る

第2回のしきい値は、安定化電源の出力に乗っていた 0.5〜0.9Vpp の雑音のせいで、1 点に決まらず「帯」になっていました。そこで今回は、入力の電圧を UNO R4 WiFi の 3.3V ピン → 10kΩ のポテンショメータ → RC フィルタで作りました。安定化電源は、VREF の 1.8V だけに使います。

項目	内容
SW1	EXT（J3 を外した状態で切り替えてから J3 をつなぐ）
VREF	安定化電源 1.8V → J3 の中央ピン。テスターで 1.806V
入力	ポテンショのワイパ → 直列 2kΩ → 100µF 電解と 0.1µF を GND へ → CH0
RC のカットオフ	約 0.80Hz（τ = 0.2 秒。下の式）
GND	UNO R4 WiFi・安定化電源・ロジアナ・オシロを共通に
読み方	入力電圧はオシロで CH0 のピンを直接読む（DC 結合の Vrms）
PulseView	D2 のみ・50kHz・5 万サンプル（1 回 1 秒）

f_c = \frac{1}{2\pi \times 2\,\mathrm{k\Omega} \times 100\,\mathrm{\mu F}} \approx 0.80\,\mathrm{Hz}

先に入力の雑音を測る

しきい値を測る前に、入力の雑音をオシロで見ました（AC 結合・20mV/div・50ns/div・帯域制限 ON）。

測った点	Vpp
ワイパ（2kΩ の手前）	12.8mV
CH0 に入る点（RC の後）	31.2mV
参考：第2回の入力（安定化電源の出力）	520〜920mV

どちらも 30mV 前後で、第2回の雑音と比べて 1 桁以上小さくなりました。第2回で見えていた ±0.3V 級のスパイクは、この入力には見えません。ただし、この 2 枚は 50ns/div の窓なので、数十 kHz 以下のゆっくりした揺れまでは判定できていません。

結果：VT+ 1.399V・VT− 0.732V

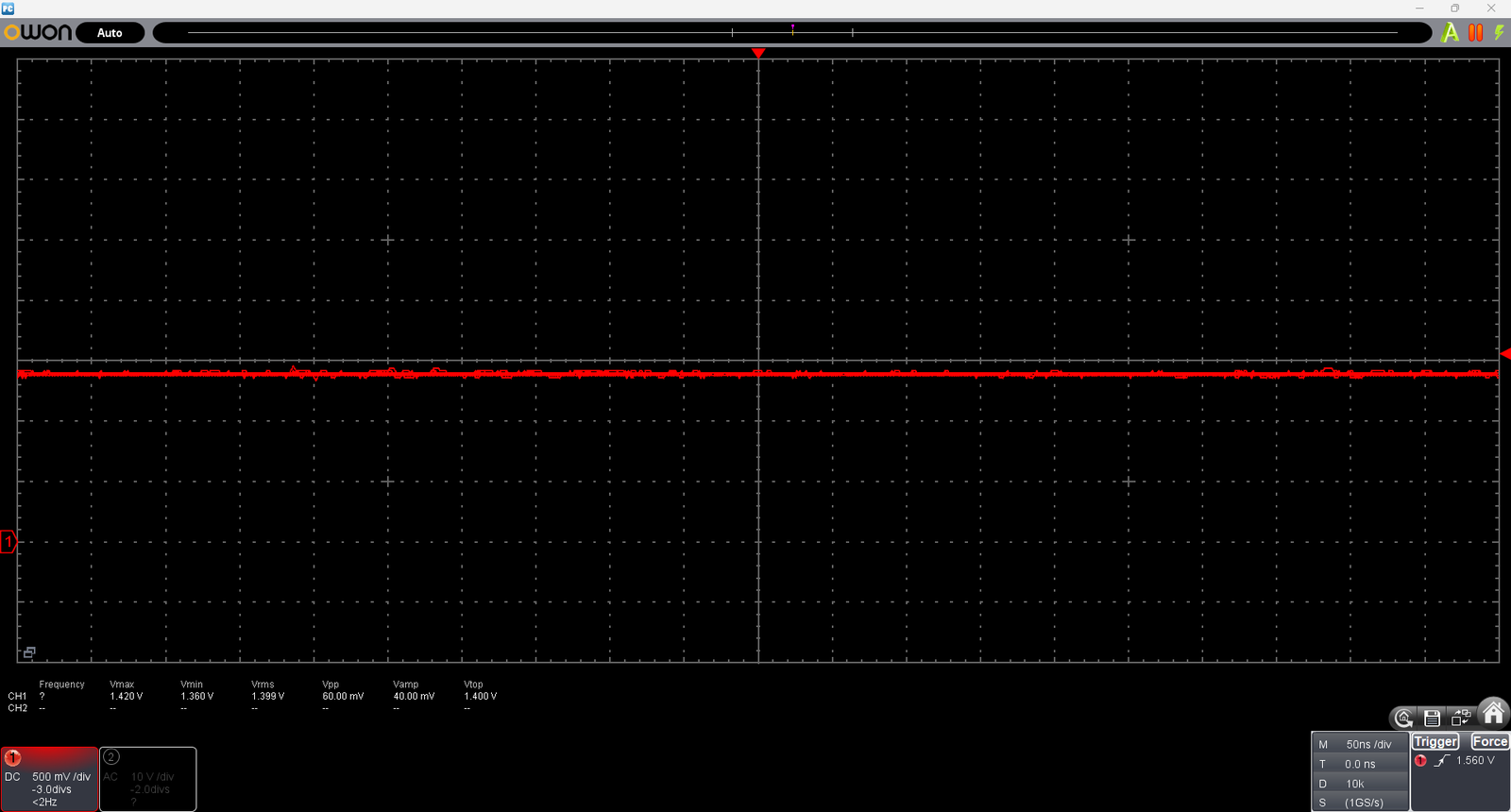

入力を 0.05V 刻みで上げ下げし、D2 が 1 秒間ずっと High（または Low）になった最初の電圧を、そのときのオシロの Vrms で読みました。

項目	値	種別
VREF	1.806V	実測（テスター）
VT+	1.399V	実測（オシロの Vrms）
VT−	0.732V	実測（オシロの Vrms）
ΔVT = VT+ − VT−	0.667V	計算
0 と 1 が混ざる電圧帯	なし	0.05V 刻みの掃引で出なかった

電圧は 0.05V 刻みで動かしたので、VT+・VT− はそれぞれ 0.05V 程度の幅を含みます。第2回でしきい値付近に出ていた細かいトグルは、今回は 1 度も出ませんでした。

データシートの規格と比べる

TXU0104 のデータシート（SCES937B）には、VCCA = 1.8V ちょうどの行がありません。1.8V を挟む 2 行は次のとおりです。

VCCA	VT+	VT−	ΔVT
1.65V（規格値）	0.76〜1.13V	0.35〜0.69V	0.30〜0.55V
2.3V（規格値）	1.08〜1.56V	0.56〜0.97V	0.38〜0.65V
1.806V（今回の実測）	1.399V	0.732V	0.667V

実測は、2 行を合わせた範囲（VT+ 0.76〜1.56V・VT− 0.35〜0.97V）には入っています。1.65V の行だけと比べると、VT+ と VT− は上限を超え、ΔVT は 2 行どちらの上限も超えています。1.8V の規格値は無いので、2 行のあいだを比例で割り振った値は推定にしかなりません。ここで言えるのは「挟む 2 行の合算範囲に入る」までです。VT+ が規格より高めに出る傾向は、次の 3.3V・5V でも見えました。

1.8V ロジックは EXT で読める

1.8V 系のロジックが High を出すと、入力はおよそ 1.8V、Low なら 0V 付近です。EXT 1.8V での VT+ 1.399V・VT− 0.732V は、その間にあります。

入力	しきい値との関係	読める値
1.8V（High）	VT+ 1.399V より約 0.4V 高い	1
0V 付近（Low）	VT− 0.732V より約 0.7V 低い	0

SW1 を EXT にして J3 に 1.8V を入れれば、1.8V ロジックは読めます。逆に、3.3V 位置の VT+ は次の節で測った 2.401V なので、3.3V のまま 1.8V の High を読むことはできません。

---

🧹 きれいな入力で 3.3V・5V を測り直す

同じ入力（ポテンショ＋RC）のまま、SW1 を 3.3V と 5V に切り替えて、しきい値を測り直しました。J3 を外してから SW1 を動かし、5V 位置ではポテンショの電源を UNO R4 WiFi の 5V ピンに替えています。

読み方は EXT 1.8V と同じで、オシロの画面はどれも上の 1 枚と同じ「細い直流の線」です。入力の Vpp は 20〜60mV でした。値は表にまとめます。

3 つの VREF のしきい値を並べる

SW1	VREF	VT+	VT−	ΔVT	VT+ ÷ VREF	VT− ÷ VREF
EXT	1.806V	1.399V	0.732V	0.667V	0.775	0.405
3.3V	3.303V	2.401V	1.395V	1.006V	0.727	0.422
5V	5.0V	3.290V	2.138V	1.152V	0.658	0.428

VT+・VT− は実測、ΔVT と比率は計算です。3.3V・5V 位置の VREF は今回は測っていないので、3.3V 位置は第2回の実測（3.303V）を、5V 位置は 5.0V を仮に使いました（第2回の実測 4.895V で割ると、VT+ 0.672・VT− 0.437）。3 つの VREF とも、0.05V 刻みの掃引で VT+・VT− はそれぞれ 1 つの値に決まり、0 と 1 が混ざってトグルする段はありませんでした。

3 つの VREF で並べると、VT− は VREF の約 0.4 倍、VT+ は 0.66〜0.78 倍に出ました。しきい値が VREF とともに動くことは、第2回より細かい刻みで確かめられました。

第2回の「帯」は入力の雑音だった

第2回の値（雑音 0.5〜0.9Vpp の入力で推定した目安）と並べます。

SW1	第2回の VT+（推定）	今回の VT+	第2回の VT−（推定）	今回の VT−
3.3V	約 2.0V	2.401V	1.5〜1.8V 程度	1.395V
5V	約 3.0V	3.290V	2.6V 以下程度	2.138V

雑音の入った入力では、VT+ は低めに、VT− は高めに見えていました。雑音の山が VT+ に届いた時点で High になり、谷が VT− に届いた時点で Low に戻るので、見かけのしきい値は、雑音の片側の振れ幅ぶんだけ内側に寄ります。VT+ のずれは約 0.3〜0.4V で、第2回の雑音（0.5〜0.9Vpp）の片側の振れ幅と同じ程度です。入力の雑音を 30mV 前後まで下げると、0 と 1 が混ざる帯は消え、しきい値は 0.05V 刻みで 1 点に決まりました。第2回で見えていた帯は、ロジアナ側ではなく入力側の雑音によるものだった、というのが今回の測り直しの答えです。

VT+ が規格の上限より高めに出た

規格と比べると、気になる点も出ました。

SW1	実測 VT+	近い規格の行（VT+）	実測 VT−	近い規格の行（VT−）
3.3V	2.401V	VCCA 3V：1.48〜1.92V	1.395V	VCCA 3V：0.89〜1.5V
5V	3.290V	VCCA 4.5V：2.19〜2.74V ／ 5.5V：2.65〜3.33V	2.138V	VCCA 5.5V：1.88〜2.4V

VT− はどちらも近い行の範囲に入っています。一方で VT+ は、3 つの VREF すべてで近い規格行の上限より高めに出ました。3.3V 位置の 2.401V は、VCCA 3V の行の上限 1.92V を超えます（電圧比で 1.1 倍しても 2.11V）。5V 位置の 3.290V は、5.5V の行には入りますが、4.5V の行の上限 2.74V を超えます。ΔVT（1.006V・1.152V）も、各行の上限（0.72V・1.06V）より大きい値です。

原因はまだ特定できていません。今回の測定では、次のことをまだ確かめていません。

• 3.3V・5V 位置の VREF そのもの（今回はテスターで読んでいない）
• CH0（D2）以外のチャンネルで同じ掃引をしたときの値
• 2 枚目以降の基板で同じ傾向が出るか

使う側として大事なのは、High を確実に読ませるには、入力が VT+ を上回っている必要があることです。3.3V 位置で 3.3V 系の信号を読む場合、High（3.3V 付近）と VT+ 2.401V の差は約 0.9V あります。プルアップで立ち上がりが鈍い信号や、電圧が下がり気味の High を測るときは、この実測値を基準に余裕を見てください。

---

📈 何 MS/s まで信じられるか — 12MHz と 24MHz をレートを変えて取る

信号源：UNO R4 WiFi のタイマで 12MHz と 24MHz を作る

速い矩形波の信号源には、Arduino UNO R4 WiFi の GPT（汎用 PWM タイマ）を使いました。GPT のカウントクロックは 48MHz なので、「周期 4 カウント・High 2 カウント」で 12MHz、「周期 2 カウント・High 1 カウント」で 24MHz が出せます。出力は D6 です。スケッチはロジアナのリポジトリ ramtuc/rp2040-logic-analyzer に同梱しています。

周波数	周期（カウント）	High（カウント）	デューティ	マニュアルの設定範囲
12MHz	4	2	50%	範囲内
24MHz	2	1	50%	範囲外

24MHz の設定は、RA4M1 のユーザーズマニュアル（22.9.2 (5)）が鋸波 PWM に求める「0 < GTCCRA < GTPR」を満たしません。周期 2 カウントでは、この範囲に入る整数がありません。そこで、ロジアナにつなぐ前にオシロで波形を確かめました。

項目	12MHz	24MHz

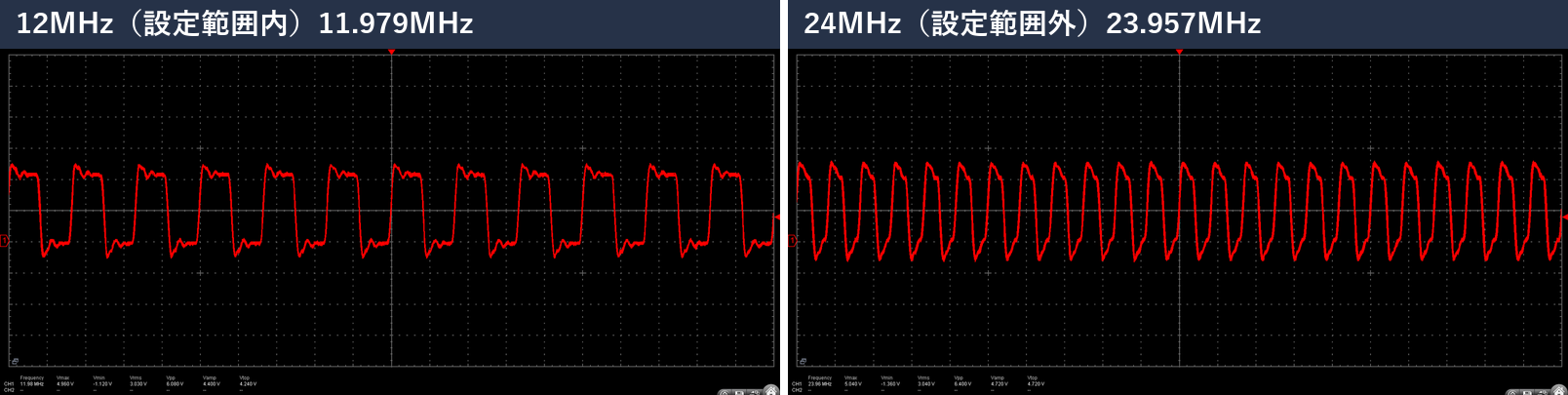

オシロの Frequency（実測）	11.979MHz	23.957MHz
設定値からのずれ（計算）	−0.18%	−0.18%
Vmax／Vmin（実測）	4.960V／−1.120V	5.040V／−1.360V

24MHz は設定範囲の外ですが、見た目のデューティは 50% 付近で、High や Low に張り付くこともありませんでした。周波数のずれ −0.18% は、UNO R4 WiFi のクロック源が水晶ではなく内蔵の HOCO（マニュアルの規格で ±1%）だからです。このずれは、後で「うなり」の速さとして画面に出てきます。エッジ直後のリンギングには、プローブの GND リードの長さの影響が含まれている可能性があり、切り分けはしていません。

配線は D6 → CH0（D2）、GND は J2 の外側の列に共通です。UNO R4 WiFi は 5V ロジックなので、SW1 は 5V（J3 を外してから切り替え）にしました。

選べるレートと、120MS/s の上限

PulseView（raspberrypi-pico ドライバ）でこの基板を選ぶと、サンプリングレートの一覧には 5kHz から 240MHz までが並びます。

範囲	一覧に出る値
1MHz 未満	5k・6k・8k・10k・20k・30k・40k・50k・60k・80k・100k・125k・150k・160k・200k・250k・300k・400k・500k・600k・800k
1〜10MHz	1M・1.2M・1.5M・2M・2.4M・3M・4M・5M・6M・8M・10M
10MHz 以上	15M・20M・30M・40M・60M・80M・100M・120M・150M・200M・240M

ただし、150M 以上を選ぶと取り込みに失敗しました。

実際に使える最高は、sigrok-pico の USER_GUIDE にある上限どおり 120MS/s です。また、一覧には 24M と 12M がありません。今回は近い 20M と 8M で代わりに試しました。

予想と実測を並べる

12MHz と 24MHz を、120・60・20・8MS/s で取りました。左が折り返しの式による予想、右が PulseView の画面の読みです。

信号	レート	1 周期のサンプル数	予想（計算）	実測（画面の読み）
12MHz	120MS/s	10	12MHz・High 5 前後	12MHz と読める。等間隔
12MHz	60MS/s	5	12MHz・High 2 か 3	12MHz と読める。High 幅がわずかに交互
12MHz	20MS/s	1.67	8MHz に化ける	周期約 125ns＝見かけ 8MHz
12MHz	8MS/s	0.67	4MHz（ナイキストちょうど）	見かけ 4MHz＋ときどき幅の広いパルス
24MHz	120MS/s	5	24MHz・High 2 か 3	24MHz と読める。High 幅が 2 と 3 で交互
24MHz	60MS/s	2.5	24MHz・High 1 か 2	24MHz と読める。High 幅が広い／狭いの交互
24MHz	20MS/s	0.83	約 4MHz に化ける（未取得）	—
24MHz	8MS/s	0.33	0Hz（整数比）＋うなり	ほぼ一定値＋約 13µs ごとの短いバースト

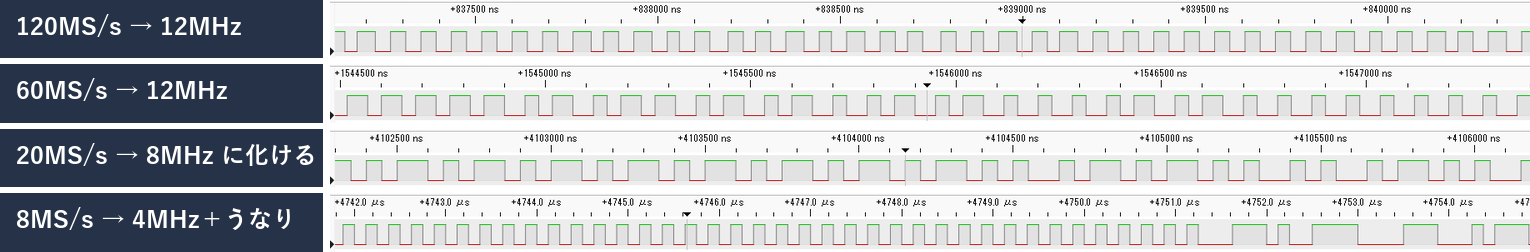

8 つの組のうち、取り込んだ 7 つはすべて予想どおりでした。12MHz の 4 枚を縦に並べると、レートを下げたときの崩れ方が一度に見えます。

120・60MS/s：周波数は正しく、デューティは 1 サンプル単位で揺れる

上の図の上 2 段と、24MHz の 120・60MS/s（表）のように、ナイキスト周波数より低い組では、周波数はどれも正しく読めました。崩れるのは High の幅だけで、1 周期のサンプル数が少ないほど、1 サンプルの量子化が目立ちます。24MHz を 60MS/s で取ると 1 周期 2.5 サンプルで、High 幅は広い／狭いの交互になります。周波数は正しいものの、1 周期ごとのデューティはもう読めません。周波数を見るならナイキストより下、デューティやタイミングまで見るなら信号の 4〜10 倍、という目安がそのまま画面に出ています。

20MS/s：12MHz が 8MHz に化ける

上の図の 3 段目です。ナイキスト周波数（10MHz）より高い 12MHz は、計算どおり 8MHz の矩形波として描かれました。上の位相の表のとおり、High が 1 サンプルのところと 2 サンプルのところが混ざるので、パルス幅は少し不揃いです。それでも、この画面だけを見て「8MHz のクロックが出ている」と読んでしまうのは自然です。オシロの 11.979MHz と並べて初めて、間違いに気づけます。

8MS/s：ナイキストちょうどの 4MHz と、うなり

上の図の 4 段目です。12MHz を 8MS/s で取ると、1 サンプルごとに信号は 1.5 周期進みます。半周期ずつずれるので、High と Low が交互に並ぶ 4MHz（ナイキストちょうど）に見えます。

ところが、本物の信号は 11.979MHz です。1 サンプルあたりの進みは 1.5 周期より少しだけ短く、拾う位置はゆっくり後ろへずれていきます。拾う位置がエッジをまたぐと、同じ値が 2 回続き、幅の広いパルスになります。ずれの速さは 12.000MHz との差の 21kHz で決まり、計算では約 24µs ごとにエッジをまたぎます。約 13µs 分を切り出した 4 段目の右寄りに、乱れの区間が 1 か所あるのは、この計算と矛盾しません。

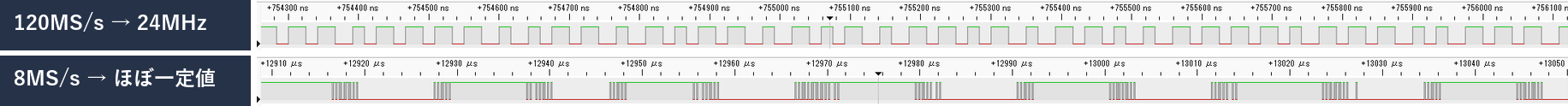

8MS/s：24MHz が「ほぼ無信号」に化ける

24MHz は 8MS/s のちょうど 3 倍なので、1 サンプルの間に信号はぴったり 3 周期進み、毎回ほぼ同じ位相を拾います。画面のほとんどは一定の値で、オシロでは 5V 振幅の 24MHz が出ているのに、ロジアナの上では「信号が無い」ように見えます。

ここでも、本物の 23.957MHz とのずれが「うなり」として出ます。計算するとうなりは |23.957 − 3 × 8.000| = 0.043MHz、つまり 43kHz（周期 約 23µs）です。拾う位置は 1 周期のうちに立ち上がりと立ち下がりの 2 回エッジをまたぐので、トグルのかたまりは約 11.6µs ごとに出る計算です。画面の目盛りから読んだ約 13µs と、読み取りの精度の範囲で一致しました。うなりの間隔から、信号源のクロックのずれを逆算できることになります（ロジアナ側の RP2040 は水晶なので、ずれはほぼ信号源側です）。

おまけ：レートを間違えるとこう見える

しきい値の測定に使った 50kHz の設定のまま 12MHz を取り込んだ画面です。12MHz は 50kHz のちょうど 240 倍なので、計算上は 0Hz の整数比で、見えているのは 11.979MHz と 12.000MHz の差、約 21kHz のうなりです。画面では約 650µs に 15 周期ほどのパルス列で、20kHz 台の矩形波に見えます。12MHz の信号が、20kHz 台の信号として描かれる例です。レートの設定を変え忘れると、こういう画面が何事もなかったように出てきます。

---

⏱️ 何チャネルで何 ms 取れるか — 16ch・120MS/s の時間窓

16ch・120MS/s でサンプル数を増やす

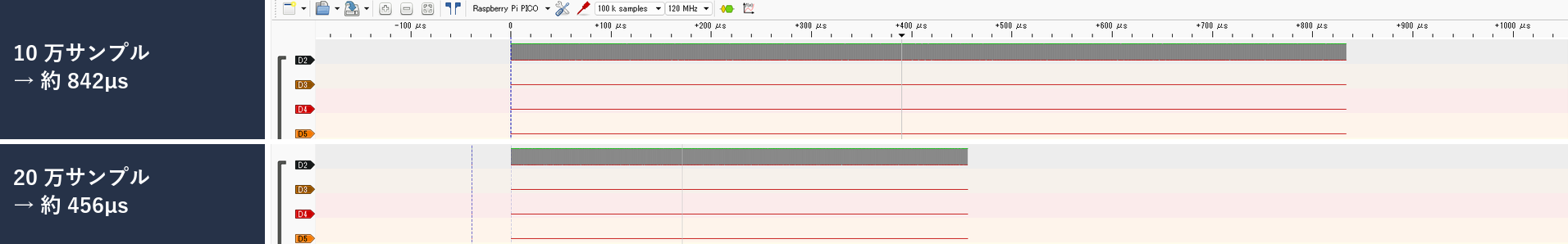

D2〜D17 の 16ch を全部有効にし、120MS/s のままサンプル数を 5 万 → 10 万 → 20 万 → 50 万と増やしました。信号は CH0 に 24MHz（ほかのチャンネルは未接続）です。取れた長さは、PulseView の画面の目盛りから読んだ概算です。

サンプル数の設定	取れた長さ（目盛りから概算）	サンプル数に換算（計算）	結果
5 万	約 413µs	約 5 万	設定どおり
10 万	約 842µs	約 10 万	設定どおり
20 万	約 456µs	約 5.5 万	打ち切り
50 万	約 452µs	約 5.4 万	打ち切り

16ch・120MS/s では、10 万サンプル（約 0.84ms）まで一度に取れました。20 万以上を指定すると、エラーは出ずに約 0.45ms で打ち切られます。10 万のときより短くなる点に注意が必要です。

24ch では約 0.23ms で打ち切り

D2〜D25 の 24ch を有効にした場合も試しました。5 万サンプルでは約 415µs（設定どおり）取れましたが、20 万・50 万を指定すると、どちらも約 227〜229µs（約 2.7 万サンプル）で打ち切られました。

打ち切られたときの長さを並べると、16ch で約 5.5 万サンプル、24ch で約 2.7 万サンプルでした。1 サンプルを 16ch なら 2 バイト、24ch なら 4 バイトで持つと仮定すると、どちらも約 110KB 前後になります。打ち切りの長さは、サンプル数ではなくデータ量（バイト数）で決まっているとみられます。ファームの中身までは確かめていないので、ここは推定です。

公式ガイドとの比較と、使い方の目安

sigrok-pico の USER_GUIDE は、15〜21ch では「5 万サンプル以下なら 120MS/s」としています。この基板の 16ch では、その倍の 10 万サンプルまで取れました。

やりたいこと	設定の目安
16ch で速い信号を見る	120MS/s・10 万サンプル以下（約 0.84ms）
長い時間を見たい	レートを下げる。時間窓は「サンプル数 ÷ レート」
指定より短く終わった	サンプル数の設定がバッファを超えている。10 万以下に戻す
使うチャンネルが少ない	不要なチャンネルを無効にする（データ量が減る）

60MS/s など低いレートで同じ 10 万サンプルが取れるか（取れれば約 1.7ms）は、今回は確かめていません。長い時間を取るときは、まず欲しい長さとレートから必要なサンプル数を計算し、取れた長さが設定どおりかを画面の目盛りで確かめるのが確実です。

---

🧮 SPI — 74HC595 に送る 1 バイトを読む

ここからは、マイコンが実際に出している通信を、PulseView のデコーダで値に読み下します。I2C のデコードは、第2回で ESP32-S3 センサー基板の SEN63C（アドレス 0x6B）を読み、CRC の一致まで確かめました。今回は残りの SPI と UART、それにサーボの PWM を読みます。

配線：UNO R4 WiFi → 74HC595 とロジアナ

相手は 74HC595 の LED 基板です。UNO R4 WiFi から 100ms ごとに 1 バイト（0x0F）を送り、同時に D1（TX）から文字列 electwork 74HC595 0x0F を UART で出すスケッチを書きました（ロジアナのリポジトリ ramtuc/rp2040-logic-analyzer に同梱）。4 本の線を、ロジアナの CH0〜CH3 に当てています。

信号	UNO R4 WiFi	ロジアナ（PulseView）	デコーダでの割り当て
RCLK（ラッチ）	D10	CH0（D2）	SPI の CS#（active-low）
SER（データ）	D11（COPI）	CH1（D3）	SPI の MOSI
SRCLK（クロック）	D13（SCK）	CH2（D4）	SPI の CLK
TX（Serial1）	D1	CH3（D5）	UART の TX

SW1 は 5V（J3 を外してから切り替え）、PulseView は 10MS/s・100 万サンプル（100ms 分）です。デコーダは SPI（Mode 0・MSB first・8bit）と UART（8N1）を重ねました。

74HC595 の RCLK は本来ラッチの信号で、SPI の CS ではありません。ただ、スケッチは転送の前に RCLK を Low、転送の後に High にしているので、SPI デコーダの CS# に割り当てると、1 バイトずつ枠で区切って読めます。

SPI と UART を同時に読む

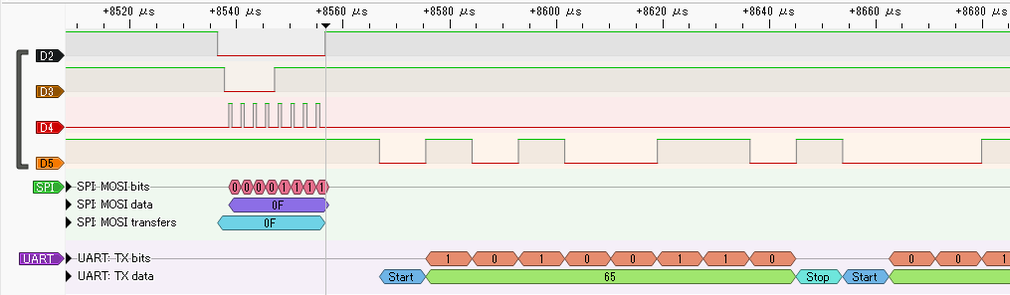

SPI の行は MOSI bits が 0 0 0 0 1 1 1 1、MOSI data が 0F で、送った値と一致しました。SER（D3）は前半 4 ビットが Low、後半 4 ビットが High です。右側の UART の行は 65・6C・65 と続き、ASCII で「ele」、送った文字列の先頭です（115200bps）。2 種類の通信を、同じ時間軸の上で同時に読めています。

LED でも確かめる — プローブは相手の入力ピンで取る

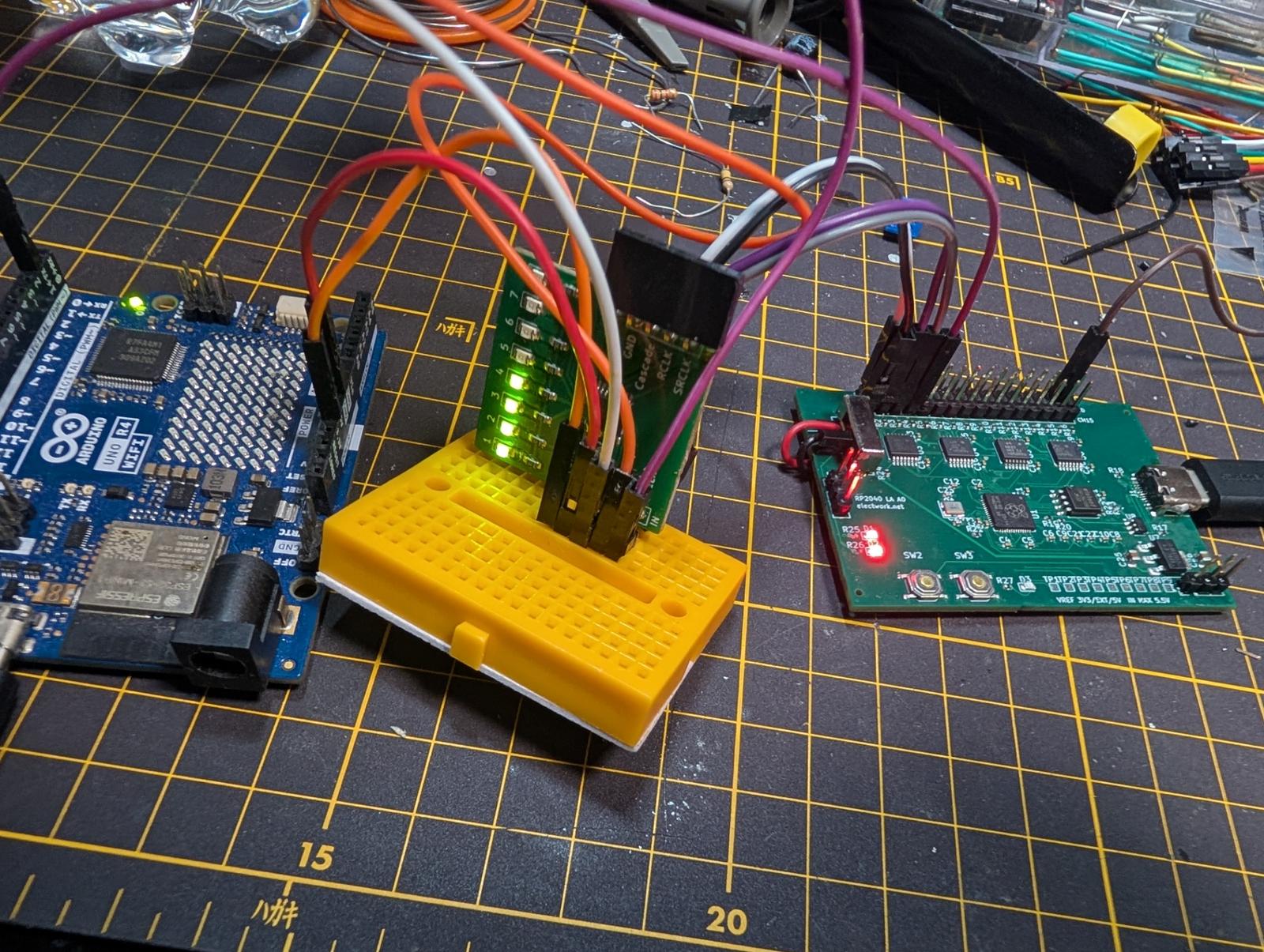

0x0F を MSB first で送ると、最後に入った 4 ビットの 1 が QA〜QD に並び、LED 1〜4 が点きます。写真のとおりです。

実は最初に点灯を確かめたときは、LED が 8 個全部点いていました。ロジアナの画面は上と同じ 0F で、波形には何の問題もありません。原因は、LED 基板側で SER の線を 1 列ずらして挿していたことでした。ロジアナは UNO R4 WiFi 側の D11 を見ていたので、マイコンが正しく出している波形が正しく見えるのは当然です。ロジアナの波形が正しくても、相手の入力ピンに届いているとは限りません。送る側は正しいのに相手が動かないときは、プローブを相手の IC の入力ピンに移して取り直すと、途中の配線の問題を切り分けられます。

shiftOut とハードウェア SPI を比べる

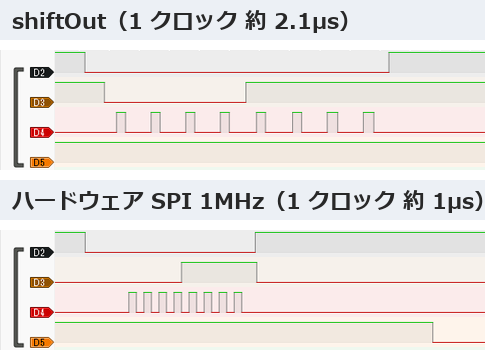

同じ 0x0F を、shiftOut() とハードウェア SPI（1MHz・Mode 0・MSB first）で送り比べました。

送り方	1 クロック（目盛りから概算）	8 クロック	RCLK が Low の時間	デコード（MSB first）
shiftOut	約 2.1µs	約 17µs	約 20µs	0F
ハードウェア SPI（設定 1MHz）	約 1µs	約 8µs	約 15µs	0F

クロックの速さは約 2 倍違いますが、デコード結果はどちらも 0F です。shiftOut はソフトウェアでピンを 1 本ずつ上げ下げするので、クロックの速さは決まった値ではなく、マイコンの処理の速さで決まります。1MHz のクロックを 10MS/s で取ると 1 周期 10 サンプルで、前半で書いた「信号の 4〜10 倍」の範囲に入っています。

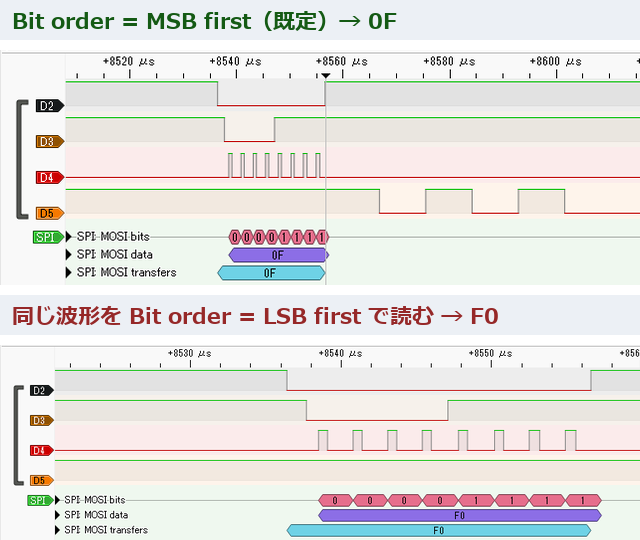

同じ波形を MSB first と LSB first で読む

最後に、shiftOut の取り込みデータはそのままで、SPI デコーダの Bit order だけを LSB first に変えました。

Bit order	並び 0 0 0 0 1 1 1 1 の読み方	MOSI data
MSB first	先頭のビットが最上位	0F
LSB first	先頭のビットが最下位	F0

ビットの並びは同じでも、どちらの端を最上位と見るかで値は 0x0F にも 0xF0 にもなります。ロジアナは波形を記録するだけで、どちらで読むのが正しいかは知りません。正しい設定は、送る側の約束（ここではスケッチの MSBFIRST）で決まります。設定を間違えても、エラーは出ずに別の値が表示されます。

---

📟 UART — ボーレートが合えば文字、違えば 00 と Break

115200bps と 9600bps で読む

UART は、上の SPI と同じスケッチの D1（TX）を CH3（D5）で取っています。115200bps は上の図で読めたので、次に送信側を 9600bps に書き換えて取り込みました。1 ビットの幅は、ボーレートの逆数です。

T_{\mathrm{bit}} = \frac{1}{9600} \approx 104\,\mu\mathrm{s}, \qquad \frac{1}{115200} \approx 8.68\,\mu\mathrm{s}

送信のボーレート	1 ビット（計算）	1 文字＝10 ビット（計算）	デコーダの設定	読めた値
115200bps	8.68µs	約 87µs	115200	65 6C 65 …（「ele…」）
9600bps	104µs	約 1.04ms	9600	e l e c t w o r k ␣ 7 4 …
9600bps	104µs	約 1.04ms	115200（設定違い）	00 と Break の列

9600bps では、画面の +84〜+96ms の約 12ms に 12 文字が並び、1 文字約 1ms という計算と合っています（スタート 1・データ 8・ストップ 1 の 10 ビット）。

9600bps の信号を 115200bps で読むと

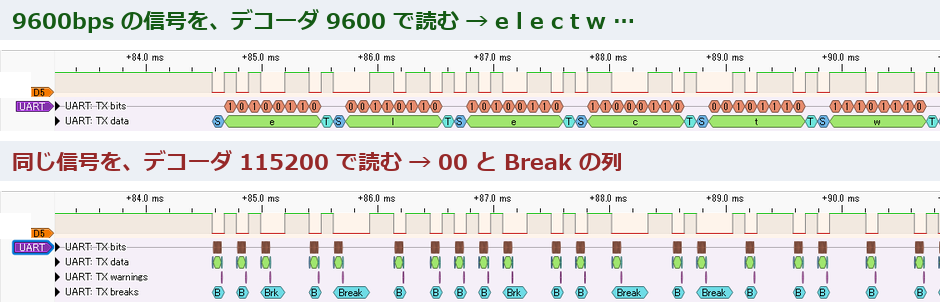

同じ 9600bps の取り込みデータのまま、UART デコーダのボーレートだけを 115200 に戻すと、文字は 1 つも読めなくなりました。

9600bps の 1 ビット（104µs）は、115200bps の約 12 ビット分の長さです。115200 のデコーダは、立ち下がりをスタートビットと見て 8.68µs ごとにデータを読みますが、9600 のスタートビット 1 つの Low の中に、スタートビット・データ 8 ビット・ストップビットの全部が収まってしまいます。データは 00、ストップビットの位置でも Low のままなので、デコーダはこれをブレーク（回線が 1 フレーム以上 Low のまま）と判定します。Low が長く続く場所ほど、Break の印も長くなっています。

ボーレートの設定違いは、エラーではなく「00 と Break の列」として画面に出ます。00 と Break が並んだら、まずボーレートを疑う。相手のボーレートが分からないときは、いちばん短いパルスの幅を測れば、それが 1 ビットの幅（＝1 ÷ ボーレート）です。104µs なら 9600bps です。

---

🎛️ サーボ PWM — デューティからパルス幅を出す

最後は SG90 サーボの PWM です。UNO R4 WiFi の D9 から Servo ライブラリで PWM を出し、CH0（D2）で取りました。スケッチは attach(9, 500, 2400)（0° = 500µs・180° = 2400µs）で、0° → 90° → 180° を 2 秒ごとに繰り返します。PulseView は 10MS/s・1,000 万サンプルの設定で、PWM デコーダ（active-high）を使いました。

PWM デコーダが出すのは、デューティ（High の割合）・周期・周波数です。サーボの角度を決めるパルス幅は、デューティと周期の積で出せます。

t_{\mathrm{high}} = D \times T

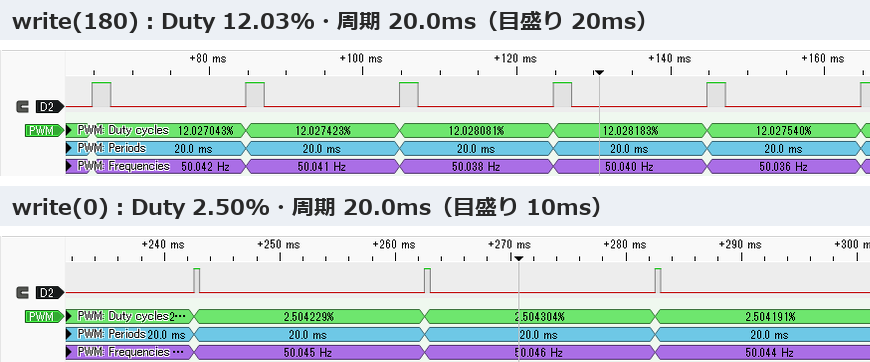

角度の指定	設定のパルス幅	デューティ（デコーダ）	周期・周波数（デコーダ）	パルス幅（計算）
write(180)	2400µs	12.027〜12.028%	20.0ms・50.04Hz	約 2.40ms
write(0)	500µs	2.503〜2.504%	20.0ms・50.04Hz	約 0.50ms
write(90)	1450µs	—	—	今回は未取得

パルス幅は、設定値の 2400µs・500µs とほぼ一致しました（差は 1% 未満）。周期 20.0ms（50Hz）は Servo ライブラリの既定どおりです。10MS/s で取っているので、時間の刻みは 0.1µs、パルス幅 2400µs に対して約 0.004% です。デューティが小数第 3 位まで揃って表示されるのは、この細かさのおかげです。90°（1450µs、デューティにして約 7.25%）は、今回は取り込んでいません。

---

💭 所感：ロジアナは間違っていても自信満々に描く

---

⚠️ この基板を使うときの注意（第3回で追加した分）

第1回と第2回の注意に、今回分かったことを足します。

#	約束	理由
1	1.8V ロジックは SW1 = EXT・J3 中央ピンに 1.8V で読む	EXT 1.8V の VT+ は 1.399V。3.3V 位置の VT+ は 2.401V で、1.8V の High に届かない
2	SW1 は J3 を外してから切り替える	shorting 型なので、切り替えの途中で外部電源と内蔵の 3.3V／5V が一瞬つながる
3	サンプリングレートは信号の 4〜10 倍を選ぶ	半分を超えるとエイリアスに化け、整数比だと信号が消えて見える
4	150MS/s 以上は選ばない	一覧には出るが、取り込みに失敗する。上限は 120MS/s
5	16ch・120MS/s は 10 万サンプル以下にする	それ以上を指定すると、エラーなしで約 0.45ms に打ち切られる
6	VT+ は規格の上限より高めに出ている	3.3V 位置で 2.401V。High が下がり気味の信号は余裕を確かめる

---

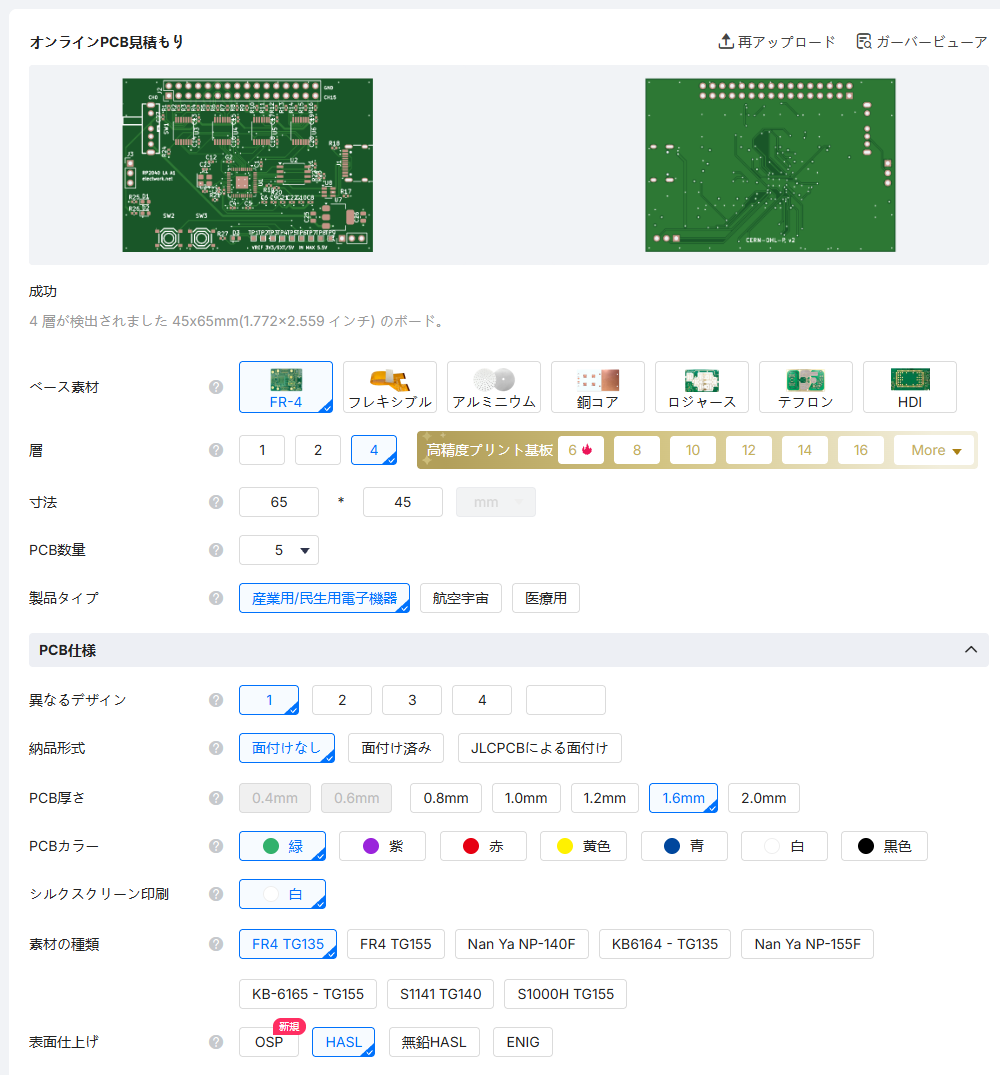

🛒 この基板を自分で発注するには — GitHub の製造データから JLCPCB の PCBA 発注まで

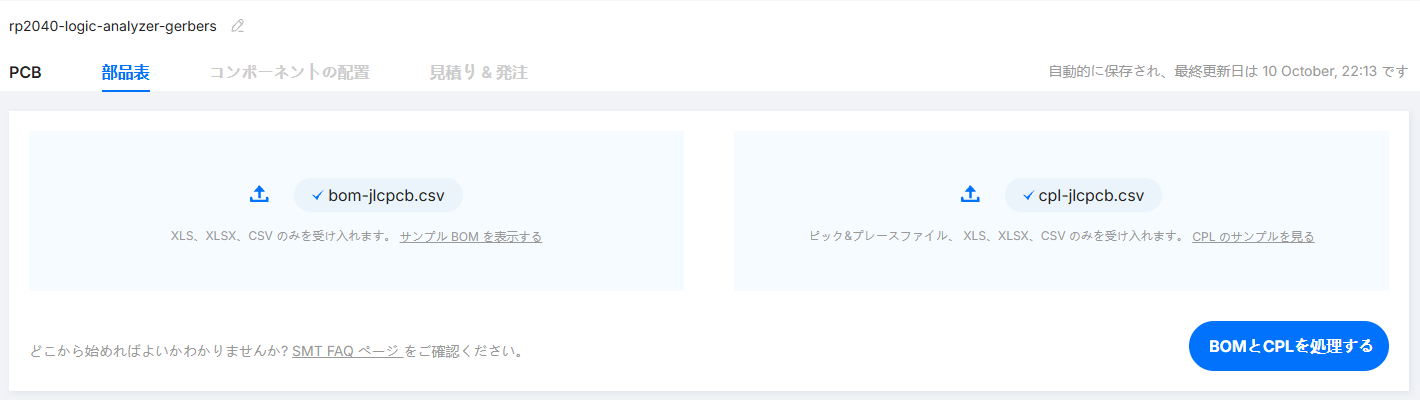

この基板は、公開している製造データで誰でも発注できます。発注の流れそのものは第1回の「JLCPCB に PCBA で発注する」に書いたので、ここではこの基板のファイルを使って、実際にどこで何を選ぶかをまとめます。

発注先は、この連載の基板を製造・実装した JLCPCB です。

製造データの場所

製造データは、リポジトリ ramtuc/rp2040-logic-analyzer（GitHub）の hardware/jlcpcb/ に置いています。A0 との違いは SW1 まわりだけで、BOM と CPL は A0 の注文に使ったものと同じ内容です。基板の表シルクは「RP2040 LA A1」、裏シルクに「CERN-OHL-P v2」が入ります。

パス	中身
hardware/jlcpcb/gerbers/	A1 の Gerber・ドリル・ジョブファイルの 16 ファイル。1 つの zip にまとめてアップロードする
hardware/jlcpcb/bom-jlcpcb.csv	BOM。19 行で、全行に JLCPCB（LCSC）の部品番号が入っている
hardware/jlcpcb/cpl-jlcpcb.csv	CPL。実装する 68 部品の座標・回転・面
hardware/jlcpcb/README.md	各ファイルの出どころ

設計データのライセンスは CERN-OHL-P-2.0（改変・製造・販売を認める寛容型のオープンハードウェアライセンス）です。

JLCPCB の注文画面で選ぶもの

以下の画面は、A1 のデータで見積りを進めてカートに保存するところまで撮ったものです（2026-10-10）。

1. Gerber の zip をアップロード：JLCPCB の注文画面で、gerbers/ の 16 ファイルを 1 つの zip にして渡します。層数 4・外形 65 × 45mm と読み取られれば、外形とドリルまで入っています



2. 基板の仕様：次の表の値を選びます。表に無い項目（表面処理など）は、この設計の前提には関わりません

   項目	選ぶ値	理由
   層数	4（自動認識）	4 層基板
   枚数	5	A0 と同じ
   板厚	1.6mm	スタックアップの前提
   スタックアップの指定	いいえ（既定）／はい → JLC04161H-7628	設計は JLC04161H-7628 を前提にしていて、USB の線幅（0.30 / 0.15mm）もこの層構成で計算している。今回の見積りは下の画面のとおり「いいえ」（既定）のまま進めた。USB の差動インピーダンスまで設計どおりにしたい場合は「はい」にして JLC04161H-7628 を選ぶ

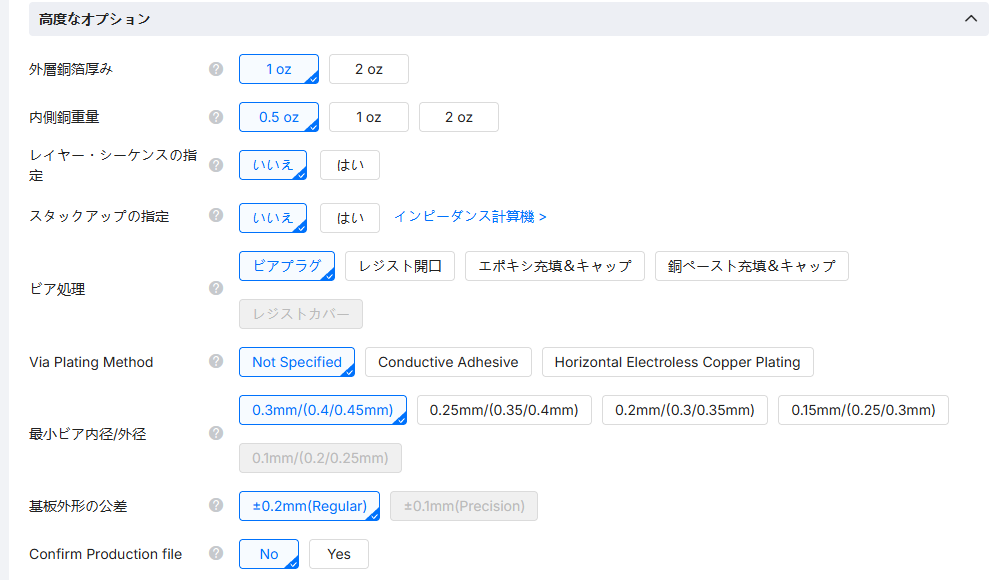

   最小ビア（穴径・外径の項目）	0.3mm/(0.4/0.45mm)	設計のビアは穴 0.30mm・外径 0.45mm
   色	緑	A0 と同じ（機能には関わらない）

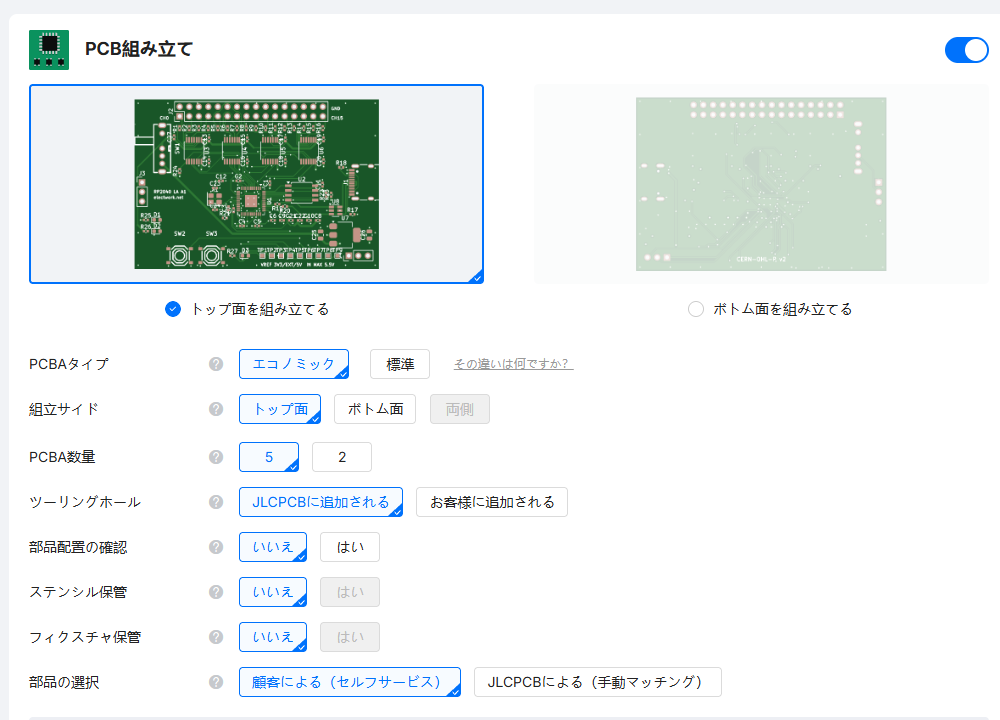

3. PCB Assembly を ON：Economic・実装面 Top・枚数 5 を選びます。SMD 部品はすべて表面にあるので、片面実装で足ります



4. BOM と CPL をアップロード：bom-jlcpcb.csv と cpl-jlcpcb.csv を渡し、「BOM と CPL を処理する」を押します

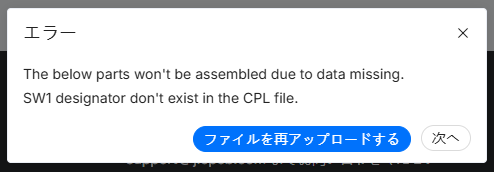

5. SW1 のダイアログは「次へ」：処理を始めると、「SW1 designator don’t exist in the CPL file」というエラーが出ます。SW1（C393948）は BOM にありますが、THT 部品なので CPL に入れていません。「次へ」で進んで問題ありません。SW1 は実装の対象から外れ、部品代にも入りません。届いてから自分ではんだ付けします（A0 も同じです）



6. 部品の照合：19 行がすべて JLCPCB の部品に当たり、在庫があるかを見ます。区分は Basic 12 種類・Extended 6 種類（RP2040・TXU0104・USB-C・USBLC6・水晶・27Ω）で、Extended は 1 種類ごとに段取り費がかかります。在庫切れの行があれば、ここで判断します。A0 の注文では USB-C（C165948）が入手できず、その行を実装から外して手はんだにしました（第2回）。在庫があれば、そのまま実装に含めて構いません。2026-10-10 に A1 で見積もったときは、USB-C を含む 18 種類を実装に含められました

7. 配置プレビューで向きと位置を直す：次の「コンポーネントの配置」で、CPL の座標と回転どおりに部品が載っているかを 3D プレビューで確かめます



8. 見積りを確かめてカートへ：料金の内訳を確かめ、配送方法を選んでカートに入れ、決済します。A0 は DHL Express で、注文確定から 5 日で届きました



届いたら手はんだする部品

PCBA に含まれないのは、次の部品です。SW1 とピンヘッダは別に用意し、USB-C も在庫切れで外した場合は自分で用意します。SW1 と USB-C は、Amazon で買うなら表のリンク先（筆者が使ったものと同等品）を選べます。届いた品が基板に合うかは、備考の条件（ピッチ・ピン数・切り替えの型）で確かめてください。J2・J3 は一般的な 2.54mm ピッチのピンヘッダで構いません。

部品	種類	基板側の要件・備考	入手先
J1 USB-C	SMD（0.5mm ピッチ）	USB-C レセプタクル（16 ピン・C165948 相当）。PCBA で在庫が無く外した場合だけ。付け方は第2回	Amazon で USB-C レセプタクルを見る →
SW1 スライドスイッチ（SK13D07VG5・C393948）	THT	SK13D07VG5 互換のスライドスイッチ（SP3T・2.54mm ピッチ・shorting 型）。A1 は改修不要	Amazon でスライドスイッチを見る →
J2 2×16 ピンヘッダ	THT	プローブ入力	—
J3 1×3 ピンヘッダ	THT	外部 VREF（EXT）	—

ファームは pico_dig26.uf2 を書き、PulseView は nightly 版を使います（第2回）。

費用の目安

A0（5 枚）の実際の注文額は、第1回に書いたとおりです。

項目	A0 の注文（2026年9月）
製品代（PCB＋Economic PCBA・5 枚）	$73.10（1 枚 $14.62）
送料（DHL Express）	$17.04
合計	$90.14

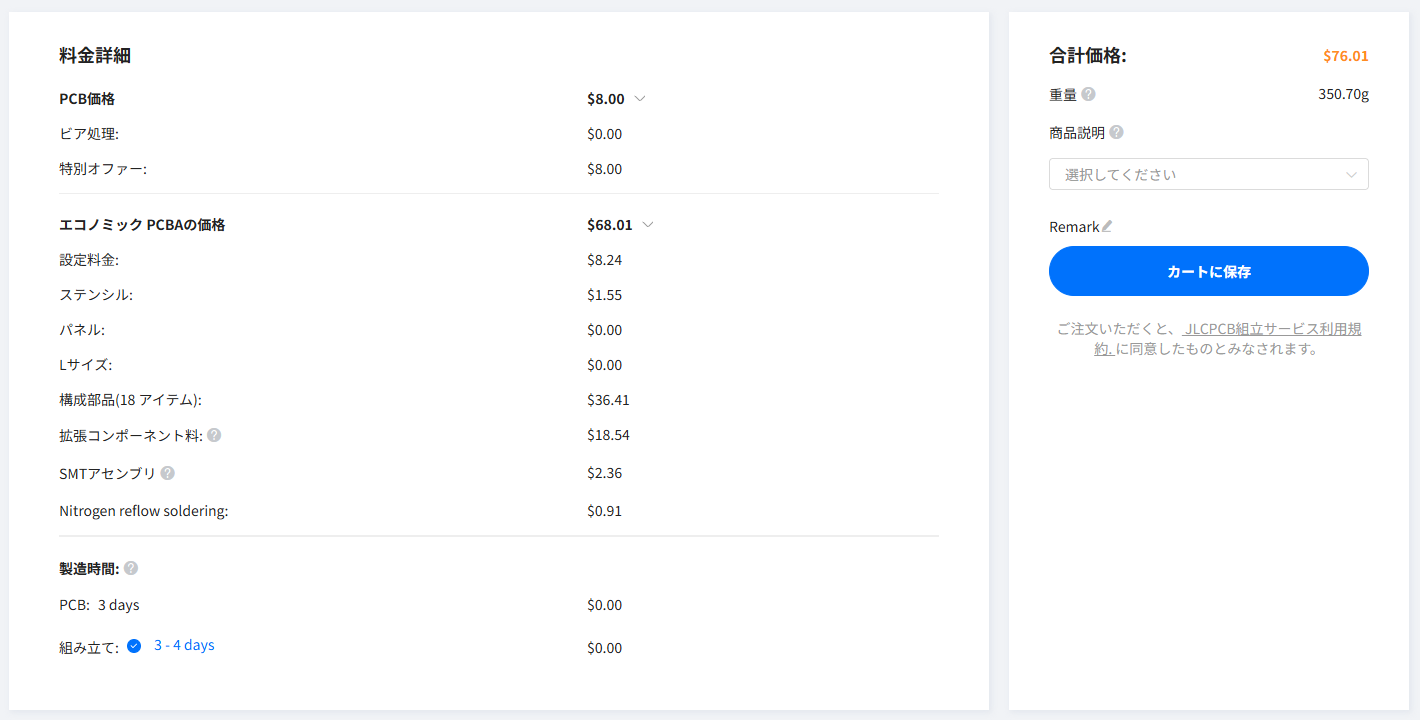

これは USB-C を実装から外した構成の金額です。A1 の見積り（2026-10-10 時点・カートに保存するところまで）は、PCB $8.00＋PCBA $68.01＝$76.01 で、送料は別です（DHL の見積り表示は $17.44）。USB-C を実装に含めた構成で、A0 の実績（$73.10＋送料 $17.04）とほぼ同じでした。部品の価格と在庫、Extended 部品の数、配送方法で変わるので、目安として見てください。製品代の大半は部品代（RP2040・フラッシュ・TXU0104 ×4）です。手はんだの SW1 とピンヘッダは別にかかります。

---

✅ まとめ

JLCPCB の PCBA で組み上がった 1 枚目は、ここまでで「どこまで信じてよいか」の数字がそろい、SPI・UART・サーボ PWM を読めることも確かめられました。次の一手は 3 つです。SW1 のピン割り当てを直した A1 の基板を製造して VREF まわりを確かめること、25MHz の発振器を用意して水晶精度の信号源で上限を追試すること、そして 2 枚目以降の基板で、今回の VT+ の傾向が再現するかを確かめることです。

---

よくある質問（FAQ）

Q: この自作ロジアナで 1.8V のロジックは読めますか？

A: 読めます。SW1 を EXT にして J3 の中央ピンに 1.8V を入れると、しきい値は VT+ 1.399V・VT− 0.732V でした（VREF 1.806V での実測）。1.8V の High と 0V の Low を、どちらも余裕を持って判定できます。SW1 が 3.3V のままだと VT+ が 2.401V なので、1.8V の High は読めません。

Q: 何 MS/s までサンプリングできますか？

A: PulseView の一覧には 240MHz まで並びますが、150MHz 以上を選ぶと取り込みに失敗します。使える最高は 120MS/s です。12MHz や 24MHz の矩形波は、120MS/s と 60MS/s で周波数を正しく読めました。デューティやタイミングまで見るなら、信号の 4〜10 倍のレートが目安です。24MHz は 120MS/s でも 1 周期 5 サンプルで High 幅が 2 と 3 サンプルの交互になるので、デューティまで読むのは 12MHz 程度までと考えてください。

Q: 16ch で長い時間を取るにはどうすればよいですか？

A: 16ch・120MS/s では 10 万サンプル（約 0.84ms）まで一度に取れました。それ以上を指定するとエラーは出ずに約 0.45ms で打ち切られるので、サンプル数は 10 万以下にします。長く取りたいときはレートを下げます。取れる時間はサンプル数 ÷ レートで、使わないチャンネルを無効にしてデータ量を減らすのも有効とみられます。

Q: エイリアス（折り返し）かどうかは、どうやって見分けますか？

A: ロジアナの画面だけでは見分けられません。エイリアスも、きれいな矩形波として描かれるからです。オシロで一度信号の周波数を確かめるか、レートを 2 倍に上げて同じ周波数に見えるかを確かめます。本物の信号なら周波数は変わらず、エイリアスなら見かけの周波数が変わります。化けた先の周波数は |f − k × fs| で計算できます。

Q: 第2回のしきい値と値が違うのはなぜですか？

A: 第2回は、入力に 0.5〜0.9Vpp の雑音が乗った状態で推定した目安でした。雑音があると、見かけの VT+ は低く、VT− は高く出ます。今回は雑音を 30mV 前後に抑えた入力で測り直し、3.3V 位置で VT+ 2.401V・VT− 1.395V になりました。

Q: SPI や UART のデコード結果が、送った値と違うときはどうすればよいですか？

A: まずデコーダの設定を、送る側の設定と合わせます。SPI の Bit order が逆だと 0x0F は F0 と表示され、UART のボーレートが違うと 00 と Break の列になります。どちらもエラーは出ません。UART のボーレートが分からないときは、いちばん短いパルスの幅が 1 ビットの幅（1 ÷ ボーレート）なので、104µs なら 9600bps と分かります。値は正しいのに相手が動かないときは、プローブを相手の IC の入力ピンに移して、配線の途中を確かめます。

Q: この基板は自分でも作れますか？

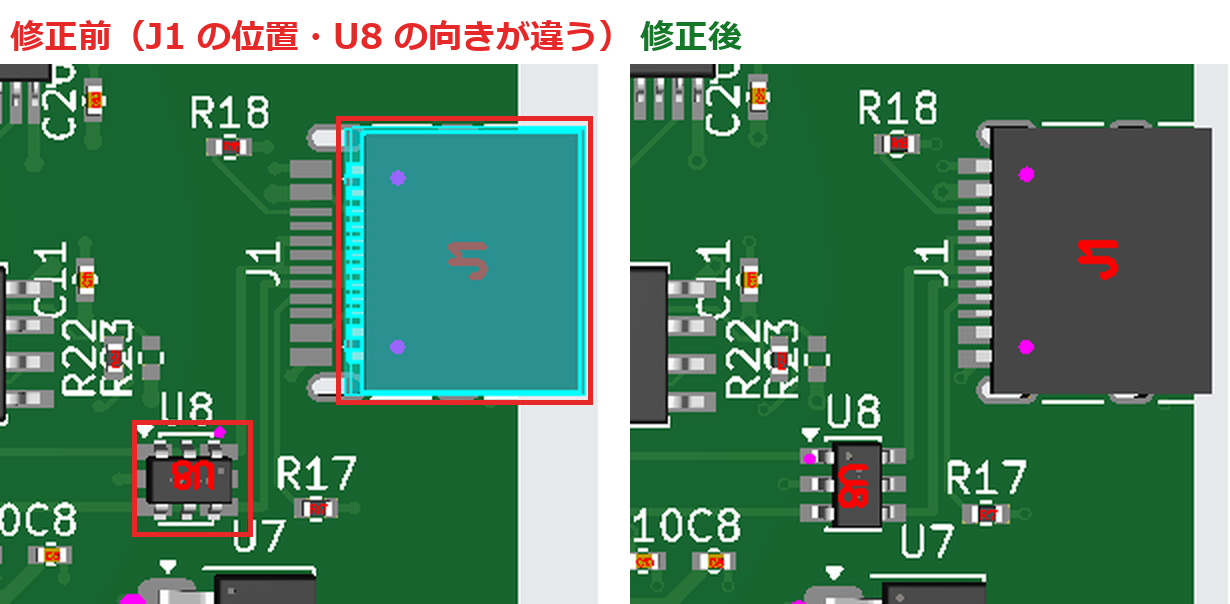

A: 作れます。リポジトリ ramtuc/rp2040-logic-analyzer の hardware/jlcpcb/ にある A1 の Gerber 16 ファイルを zip にしてアップロードし、BOM と CPL を渡せば、JLCPCB の Economic PCBA で発注できます。A1 は SW1 の配線を直した版で、スイッチの改修は要りません。ただし A1 はまだ製造しておらず、筆者が検証したのは A0 を改修した基板です。費用の目安は、A0 の 5 枚が送料込みで $90.14 でした。A1 の 5 枚の見積りは $76.01（2026-10-10 時点・送料別）です。発注の途中で SW1 が CPL に無いというダイアログが出ますが「次へ」で進めます。配置プレビューでは部品の向きや位置が違うことがあるので（A1 では J1 と U8）、必ず確かめて直してください。届いたら SW1・J2・J3（在庫次第で USB-C も）を手はんだします。SW1 と USB-C の入手先は本文の表に載せています。

---

関連記事

• RP2040で16chロジックアナライザを自作｜KiCad 10で設計してJLCPCBのPCBAに発注するまで【自作ロジアナ #1】 — この基板の回路と、1.8V を読むための入力回路の設計
• RP2040 自作ロジックアナライザの立ち上げ｜電源・入力しきい値を実測し、PulseView で I2C を解析【自作ロジアナ #2】 — 雑音のある入力で測ったしきい値と、最初の I2C デコード
• ESP-IDFで自作するI2Cセンサードライバ｜vTaskDelayの罠【自宅センサー基盤 #2】 — 第2回で I2C の相手にしたセンサー基板のファームウェア
• I2C・SPI・UART の違い｜比較表と4つの質問で選べるマイコン通信規格 — 今回デコードした SPI・UART と、第2回の I2C の基礎
• 電子工作に使っているオシロスコープ（OWON VDS3102L）｜USBオシロの実力と限界・据え置き機（RIGOL DHO804）との機能比較 — しきい値と信号源の確認に使ったオシロ
• 74HC595 ピン配置と使い方【2026年版】｜Arduino配線・サンプルコード — SPI の相手にした LED 基板
• SG90サーボモータの使い方｜ArduinoのPWM制御をオシロスコープで可視化 — PWM の相手にしたサーボ

---

参考

• TXU0104 データシート（Texas Instruments） — VCCA ごとの VT+ / VT− / ΔVT（SCES937B）
• sigrok-pico USER_GUIDE（GitHub） — 最高 120MS/s、チャンネル数ごとのサンプル数の上限
• sigrok Downloads — PulseView の nightly 版（raspberrypi-pico ドライバ入り）
• RA4M1 Group User’s Manual: Hardware（Renesas） — GPT の鋸波 PWM の設定範囲（22.9.2）、HOCO の精度（Table 48.22）
• ArduinoCore-renesas（GitHub） — UNO R4 WiFi の PwmOut・D6 のピン割り当て・クロック設定
• SMT PCB Assembly Service（JLCPCB） — PCBA サービスの概要（Economic / Standard）
• PCB Capabilities（JLCPCB） — 4 層の層構成・ビア・最小寸法
• PCB Assembly Cost（JLCPCB ヘルプ） — Economic PCBA の料金と Extended 部品の段取り費

---

基板提供：JLCPCB（PCB 製造・部品実装）
